Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 17 inch |
|---|---|---|---|
| Tỉ số truyền: | 102: 1 | Mô-men xoắn đầu ra định mức: | 9400 Nm |
| Mô-men xoắn nghiêng: | 135600 Nm | Giữ mô-men xoắn: | 65040 Nm |
| Gói vận chuyển: | hộp gỗ | Ứng dụng: | Máy theo dõi năng lượng mặt trời |
| Làm nổi bật: | Hệ dẫn động quay trượt trục đơn SE17,Bộ truyền động theo dõi năng lượng mặt trời 9400Nm,vòng quay ổ trục 9400Nm |
||

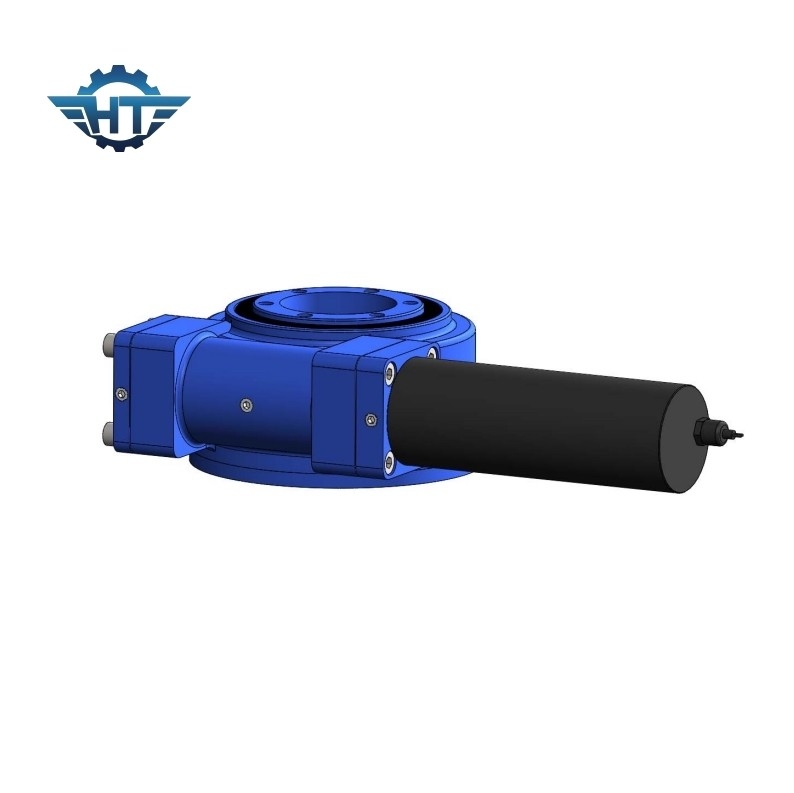

SE17 Enveloping Worm Gear Drive với IP66 Vỏ bọc kín cho các thiết bị theo dõi năng lượng mặt trời
Truyền động quay trục đơnSự miêu tả
Ổ trục vòng bi quay SE có thể chịu lực dọc trục.Nó được thiết kế theo cấu trúc nhỏ gọn cho máy xây dựng, máy móc, phương tiện bay trên không, quân sự, v.v. Nó cũng được sử dụng rộng rãi trong hệ thống theo dõi năng lượng mặt trời để tạo ra một hệ thống phát điện năng lượng mặt trời hiệu quả như hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép .
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Thông số ổ quay SE17
| tên sản phẩm | SE17 Slew Drive |
| Mô-men xoắn đầu ra | 9400 Nm |
| Mô-men xoắn nghiêng | 135600 Nm |
| Giữ mô-men xoắn | 65040 Nm |
| Xếp hạng trục tĩnh | 980 kN |
| Xếp hạng xuyên tâm tĩnh | 390 kN |
| Xếp hạng trục động | 490 kN |
| Xếp hạng xuyên tâm động | 245 kN |
| Giải pháp thay thế động cơ | Động cơ AC 380V / 220V, Động cơ DC |
| Sản phẩm Phong cách | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy móc công nghiệp |
Người nộp đơn
Theo dõi trục đơn phẳng
Trong số các phương pháp theo dõi, theo dõi trục đơn phẳng là phương pháp được sử dụng phổ biến nhất.Nó được chia thành theo dõi trục bắc nam và theo dõi trục đông tây.Theo dõi trục đông tây không có lợi thế rõ ràng so với lắp đặt nghiêng cố định và hiệu quả của theo dõi trục bắc nam tốt hơn so với theo dõi trục đông tây..Theo dõi trục đơn phẳng đặc biệt thích hợp cho các khu vực vĩ độ thấp
