Thông tin chi tiết sản phẩm:
|
| Thể loại: | SE1 Truyền động quay | Ứng dụng: | Máy theo dõi năng lượng mặt trời |
|---|---|---|---|
| Tính năng Bảo vệ: | IP66 kèm theo | Nguồn gốc: | Thường Châu, Trung Quốc |
| Vật chất: | 42CrMo hoặc 50Mn | Sự bảo đảm: | 5 ~ 10 năm |
| Gắn lỗ: | 6xM6 | Trọng lượng: | 6 kg |
| Làm nổi bật: | Bộ truyền động dạng ống xoắn 12VDC,Động cơ truyền động dạng ống SE1,Bộ truyền động quay vòng bằng năng lượng mặt trời SE1 |
||

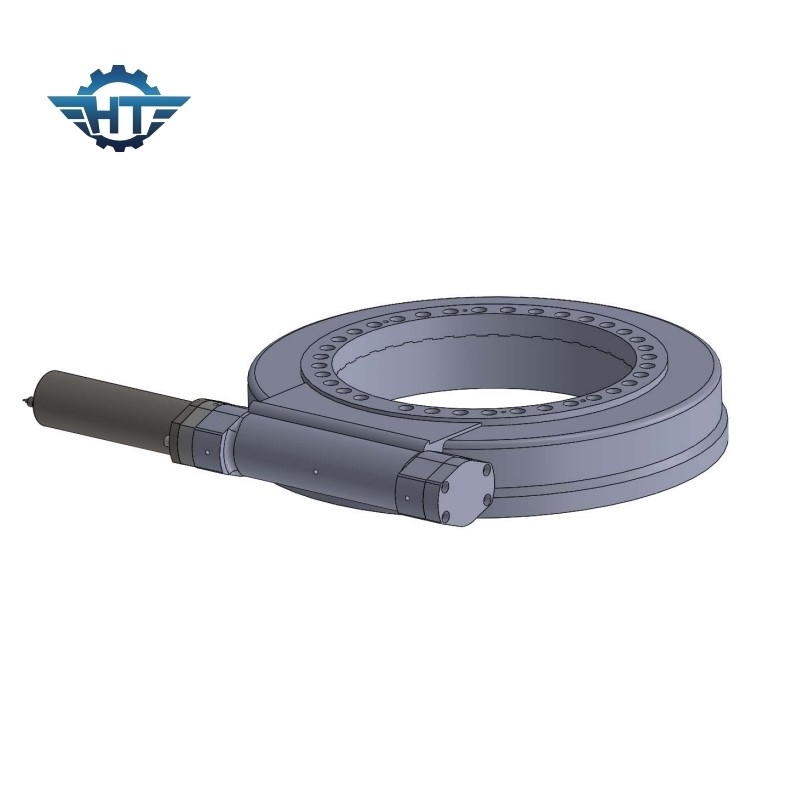

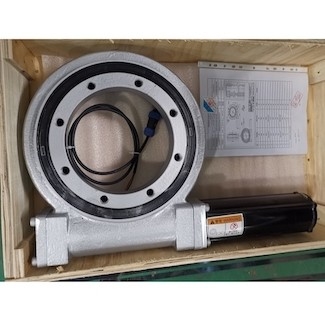

SE1 IP66 Động cơ 12VDC ổ đĩa vòng quay kín cho hệ thống theo dõi đơn
Mô tả ổ đĩa vòng quay kèm theo
Công nghệ sâu đồng hồ cát giúp tiếp xúc với răng nhiều hơn, mô-men xoắn cao hơn mang đến giải pháp kinh tế và nhỏ gọn với chi phí bảo trì thấp;bánh răng quay và công nghệ xử lý cứng rãnh giúp tăng tuổi thọ ổ quay;tất cả các thành phần của cơ chế quay đều được kiểm tra nghiêm ngặt và đảm bảo chất lượng tốt;thiết kế tùy chỉnh có sẵn.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Động cơ bánh răng truyền động quay
DC Gear Motor là gì?
Động cơ DC Gear còn được gọi là động cơ giảm tốc DC, động cơ DC có giảm tốc và động cơ có hộp số hoặc động cơ hộp số.Nó bao gồm một động cơ điện một chiều và một hộp số;các hộp giảm tốc này được sử dụng để giảm tốc độ động cơ điện một chiều, đồng thời tăng mô-men xoắn động cơ điện một chiều.Do đó có thể được sử dụng trong các ứng dụng cần tốc độ thấp hơn và mô-men xoắn cao hơn từ động cơ bánh răng.
Động cơ giảm tốc này có thể được sử dụng để làm gì
Chúng đang đóng một vai trò quan trọng như một trình điều khiển trong các ứng dụng sau:
1. Năng lượng điện mặt trời
2. Đồ gia dụng
3. Người máy
4. Ô tô
5. Truyền mômen xoắn
| Không bắt buộc | 60mm, 80mm, 90mm, 120mm, 160mm |
| Mô-men xoắn đầu ra định mức | 8,5nm-680nm |
| Tỷ số truyền Một giai đoạn | 3, 4, 5, 7, 10 |
| Tỷ số truyền Hai giai đoạn | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Tỷ số truyền Ba giai đoạn | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Khoảng cách trở lại | 12arc-min ~ 18arc-min |
Các ứng dụng
Hệ thống theo dõi quang điện điều khiển bằng thủy lực sử dụng ổ quay
Hệ thống truyền động thủy lực sử dụng bơm thủy lực để tạo ra áp suất thủy lực.Áp suất thủy lực đi qua các van, các đường ống khác nhau đến động cơ thủy lực và xi lanh thủy lực.Mô tơ thủy lực và xi lanh thủy lực truyền chuyển động cơ học được điều chỉnh theo yêu cầu thành chuyển động thẳng hoặc chuyển động quay theo yêu cầu của bộ theo dõi.
