Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 12 inch | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Các ứng dụng: | Máy theo dõi năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ bánh răng 24VDC | Chứng chỉ: | ISO9001, CE |
| Tính năng: | Tự khóa | Sự bảo trì: | Rảnh rỗi |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,1 độ |
| Làm nổi bật: | Bộ truyền động quay trượt trục đơn ngang SE12,Bộ truyền động quay vòng kèm theo IP66,Bộ theo dõi năng lượng mặt trời có vỏ bọc Ổ đĩa quay |
||

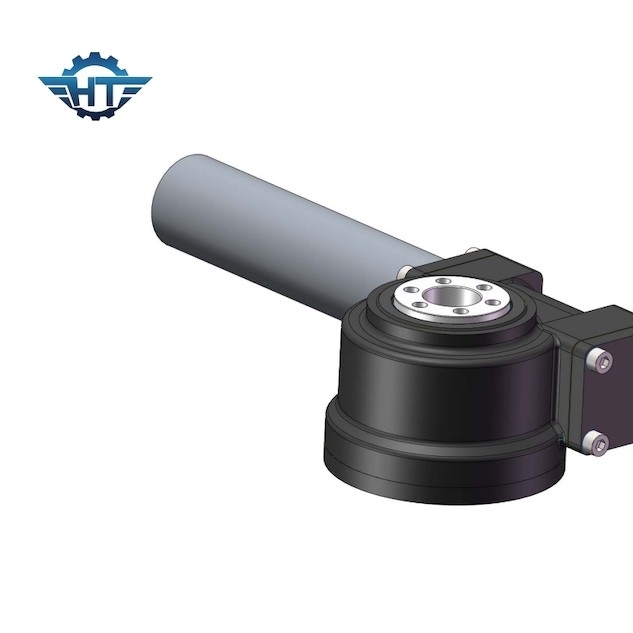

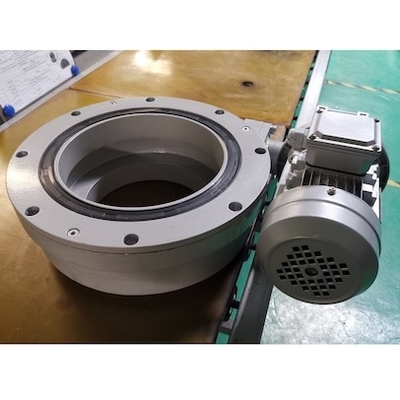

Ổ quay ngang SE12 với vỏ bọc IP66 cho máy theo dõi năng lượng mặt trời
Mô tả ổ đĩa quay ngang
Truyền động quay vòng như một hộp số vì các thành phần chuyển động cốt lõi là ổ trục quay và trục sâu.Nó cũng bao gồm các thành phần phụ trợ như con dấu, vỏ và động cơ.Là một nguồn điện, động cơ quay thường là động cơ bánh răng hành tinh DC hoặc động cơ bánh răng xoay chiều.Động cơ thủy lực AC chủ yếu được sử dụng trong máy xây dựng như một hệ thống truyền động lực.Vì thành phần cốt lõi là bộ truyền động vòng quay, hộp số quay vòng có thể dễ dàng chịu được lực hướng trục và lực hướng tâm.Nguyên lý làm việc của ổ quay: Con sâu được dẫn động bởi động cơ truyền động cho vòng ngoài của vòng quay quay;Vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.
Ưu điểm của ổ trượt
Truyền động quay có khả năng tự khóa ngược vì truyền động bánh răng sâu có đặc điểm tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Truyền động quay là một sản phẩm điều khiển chuyển động hoàn hảo cho các ứng dụng yêu cầu cường độ mô-men quay.
Slew Drive For Solar: nó được thiết kế theo kiểu xoay bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép có sẵn.Bộ truyền động quay vòng Power Jack Motion cho ứng dụng hệ thống theo dõi năng lượng mặt trời bao gồm Bộ tập trung năng lượng mặt trời Đĩa năng lượng mặt trời, CPV (Quang điện tập trung), CSP (Năng lượng mặt trời tập trung), máng parabol năng lượng mặt trời, bộ theo dõi PV
Đối với máy phát điện gió: Bộ truyền động quay được dùng để quay bệ trong tuabin gió
Truyền động quay vòng cho ứng dụng máy móc xây dựng: được áp dụng rộng rãi trên cần trục xe tải được gắn, nền tảng làm việc trên không, Cần cẩu bến, Cẩu lấy gỗ
Đối với thị trường công nghiệp: Dây chuyền tự động hóa / lắp ráp, cánh tay robot
Đối với vệ tinh: ổ đĩa quay có thể được sử dụng cho liên lạc không gian và hệ thống định vị toàn cầu trong đĩa vệ tinh
