Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 61: 1 | Thể loại: | Kèm |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Tài xế: | DC / AC |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Phản ứng dữ dội: | 0,1 độ |
| Làm nổi bật: | Bộ truyền động Worm bánh răng có độ chính xác cao,Bộ truyền động theo dõi PV Worm Gear Slewing,bộ truyền động theo dõi năng lượng mặt trời SE9 |
||

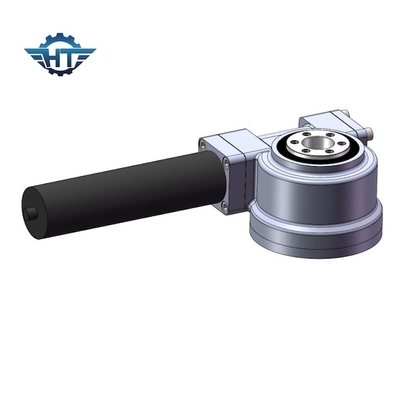

SE9 Độ chính xác cao Bộ truyền động bánh răng sâu cho PV Solar Tracker Năng lượng điện
Độ chính xác cao Mô tả bộ truyền động bánh răng côn trùng
Động cơ điện truyền động cơ khí

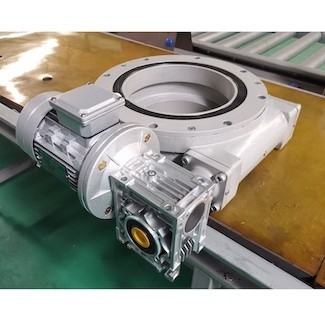

Động cơ nằm ngang ổ đĩa giảm tốc bánh răng sâu
Trình tự truyền: động cơ nằm ngang-khớp với bánh phanh-phanh-hộp giảm tốc bánh răng sâu với khớp nối mô-men xoắn giới hạn-bánh răng khâu cuối quay quanh bánh răng vòng lớn.
Các tính năng: tỷ số truyền lớn, cấu trúc nhỏ gọn, hoạt động ổn định, hiệu suất truyền động cao
tỷ lệ thấp.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Bộ truyền động quay theo dõi năng lượng mặt trời chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời sau:
1.Hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang.Đối với hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang, chùm chính của bảng điều khiển năng lượng mặt trời sẽ điều chỉnh góc để theo dõi chính xác góc nghiêng.Loại truyền động quay vòng này chỉ được áp dụng cho khu vực vĩ độ thấp.
2. Hệ thống theo dõi trục đơn.Thiết bị theo dõi một trục nghiêng thích hợp cho các khu vực có vĩ độ cao hơn 40 độ, có thể tối đa hóa lợi ích của năng suất năng lượng.
3. Hệ thống theo dõi năng lượng mặt trời trục kép.Hệ thống theo dõi mặt trời trục kép là hệ thống theo dõi đầy đủ "độ cao + phương vị", nó di chuyển dọc theo hai trục quay với hai độ quay để theo dõi hoàn toàn quỹ đạo của mặt trời và tối đa hóa việc tiếp nhận năng lượng mặt trời.Loại ổ quay này phù hợp với các khu vực vĩ độ cao và hiệu suất phát điện sẽ tăng trên 35%, giúp cải thiện đáng kể hiệu quả của hệ thống phát điện mặt trời.
Đóng gói và vận chuyển
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng đất liền;bằng đường biển.
Đối với các mẫu, vì ổ quay có kích thước nhỏ nhưng trọng lượng nặng, nên việc vận chuyển bằng đường biển không hiệu quả về chi phí trong khi vận chuyển nhanh theo cách tiết kiệm chi phí, nhân viên logistitic của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FEDEX, để so sánh tốc độ giá để tìm ra cách hiệu quả nhất về chi phí.
Nếu đặt hàng với số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
