Thông tin chi tiết sản phẩm:
|
| Nguồn gốc: | Thường Châu, Trung Quốc | Chứng chỉ: | ISO, CE |
|---|---|---|---|
| Lớp IP: | IP66 kèm theo | Tự khóa: | VÂNG |
| Thể loại: | Ổ quay 1 inch | Vật chất: | 42CrMo hoặc 50Mn |
| Kích thước tùy chọn: | 3 inch ~ 25 inch | Ứng dụng: | Máy theo dõi năng lượng mặt trời |
| Làm nổi bật: | Vòng quay ổ giun ngang 3 ",Vòng quay ổ giun 50Mn,ổ quay giun ISO9001 |
||

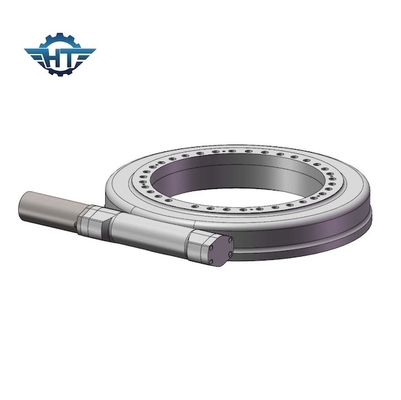

Ổ đĩa quay ngang 3 inch với quá cứng cho máy theo dõi năng lượng mặt trời

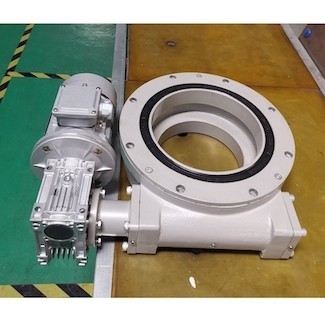

Mô tả ổ đĩa quay ngang
Bộ truyền động quay hoàn hảo cho các ứng dụng yêu cầu cả khả năng giữ tải và mômen quay từ cùng một hộp số.Các ổ đĩa đi kèm với công nghệ sâu đồng hồ cát, giúp tăng hiệu quả của các ổ đĩa.Sự khác biệt giữa công nghệ thông thường và đồng hồ cát là, trong hệ thống bánh răng sâu thông thường, chỉ có một răng của bánh răng tiếp xúc với trục sâu, trong khi ở đồng hồ cát, nó có nhiều răng tiếp xúc.
Thuận lợi
Kết cấu nhỏ gọn, khe hở trở lại nhỏ, độ chính xác cao, tuổi thọ rất dài và có thể tạo ra mô-men xoắn đầu ra định mức rất lớn.Nhưng giá đắt hơn một chút.Bộ giảm tốc hành tinh thường được sử dụng khi yêu cầu mô-men xoắn cao trong không gian hạn chế, tức là khối lượng nhỏ và mô-men xoắn lớn, độ tin cậy và tuổi thọ của nó tốt hơn bộ giảm tốc bánh răng thúc.Bộ giảm tốc Spur được sử dụng để tiêu thụ dòng điện thấp hơn, tiếng ồn thấp và các ứng dụng chi phí thấp hiệu quả cao.Bộ giảm tốc hành tinh được đặc trưng bởi kích thước nhỏ, mô-men xoắn đầu ra cao và hiệu suất truyền động cao, miễn là chúng có các yêu cầu này.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Việc sử dụng hệ thống theo dõi quang điện ổ quay có thể được chia thành hai loại theo phương pháp điều khiển
(1) Kiểm soát thụ động.Máy theo dõi năng lượng mặt trời thụ động thường dựa vào các lực của môi trường để tạo ra sự thay đổi về mật độ chất lỏng.Sự thay đổi này cung cấp một nội lực được sử dụng để làm cho các thành phần theo dõi mặt trời.
(2) Kiểm soát chủ động.Bộ theo dõi năng lượng mặt trời hoạt động sử dụng nguồn điện được cung cấp bên ngoài để truyền động các mạch và cơ cấu truyền động (động cơ, thủy lực, v.v.) để làm cho các thành phần theo dõi mặt trời.Điều khiển vòng hở là một phương pháp theo dõi không sử dụng cảm biến trực tiếp cảm nhận vị trí của mặt trời.Nó sử dụng các phép tính toán học về vị trí của mặt trời (dựa trên thời gian trong ngày, ngày tháng, vị trí, v.v.) để xác định vị trí của bộ theo dõi và điều khiển hệ thống truyền động của bộ theo dõi cho phù hợp.
