Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 3 inch |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra định mức: | 600 Nm |
| Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 3000 Nm |
| Gắn lỗ: | 6 * M6 | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Bộ truyền động quay một trục SE3,Bộ truyền động trục đơn nhiều răng,Bộ truyền động vòng quay SE3 |
||

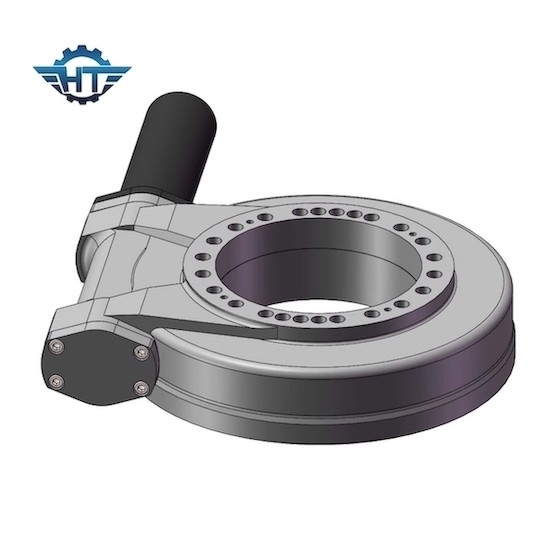

SE3 Worm Gear Ổ đĩa vòng nhỏ Slewng cho các hệ thống theo dõi năng lượng mặt trời nội tuyến
Mô tả ổ đĩa vòng Slewng nhỏ
Ổ quay của chúng tôi bao gồm vỏ, ổ trục quay, niêm phong, sâu bao bọc và các phụ kiện phần cứng tiêu chuẩn khác.Chúng tôi cũng có thể kết hợp các loại động cơ khác nhau như động cơ bánh răng hành tinh điện tử 12VDC hoặc 24VDC, động cơ thủy lực, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ với hiệu suất ổn định và hiệu quả cao.
Thuận lợi
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Ghi chú: Để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Các ứng dụng
Hệ thống theo dõi ổ đĩa bị động Hệ thống theo dõi ổ đĩa bị động
Một chênh lệch áp suất thủy lực được sử dụng để dẫn động trục bánh xe.Sự chênh lệch áp suất có được bởi các gradient nhiệt khác nhau được tạo ra bởi các sắc thái khác nhau.Bộ theo dõi di chuyển để cân bằng áp suất chênh lệch này.
