Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 102: 1 | Mô-men xoắn đầu ra bình thường: | 9400 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Giữ mô-men xoắn: | 65040 Nm |
| Mô-men xoắn nghiêng: | 135600 Nm | Tự khóa: | VÂNG |
| Sử dụng: | Hệ thống điện mặt trời | Tính năng: | Tiếng ồn thấp |
| Làm nổi bật: | Bộ truyền động quay trục đơn 14 inch,Bộ truyền động quay cho máy theo dõi năng lượng mặt trời SE14,Hộp số truyền động quay SE14 |
||

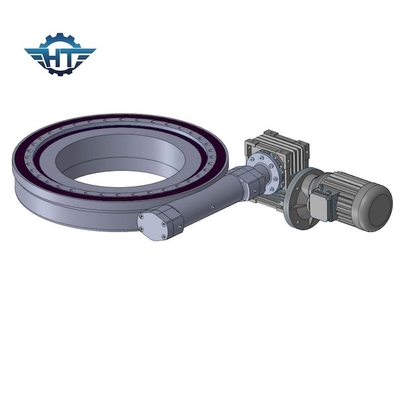

14 inch Bộ giảm tốc bánh răng mô men xoắn cao IP66 cho hệ thống năng lượng mặt trời
Mô tả hộp giảm tốc bánh răng điện
Electric Drive Slewing Drive Tracker: Hệ thống truyền động điện chuyển đổi năng lượng điện thành chuyển động quay trong động cơ AC, động cơ DC có chổi than hoặc động cơ DC không chổi than.Động cơ được giảm tốc cùng với hộp số để đạt được mô-men xoắn cao.Giai đoạn cuối cùng của hộp số truyền chuyển động thẳng hoặc chuyển động quay để đẩy trục quay của bộ theo dõi.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Động cơ DC truyền động quay
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy êm ái ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
Các ứng dụng
Hệ thống theo dõi một trục: Hệ thống phát điện quang điện mặt trời sử dụng thiết bị truyền động quay vòng có các đặc điểm là chi phí thấp, hiệu suất ổn định, cấu trúc hợp lý, theo dõi chính xác và dễ sử dụng.Không cần tính toán dữ liệu vị trí của mặt trời ở nhiều nơi khác nhau và không bị giới hạn bởi các điều kiện địa lý và bên ngoài, đảm bảo rằng hệ thống hướng về mặt trời và theo dõi chính xác mặt trời mọi lúc, mọi nơi.Nó có thể được sử dụng bình thường trong phạm vi nhiệt độ từ -20 ° C đến 120 ° C.Độ chính xác theo dõi có thể đạt đến 0,1 °.Tối đa hóa độ chính xác của theo dõi mặt trời và tối đa hóa việc sử dụng năng lượng mặt trời.
