Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 78: 1 | Sự chỉ rõ: | CE đã được phê duyệt |
|---|---|---|---|
| Tự khóa: | VÂNG | Ứng dụng: | Hệ thống theo dõi chạy bằng năng lượng mặt trời |
| Dịch vụ OEM: | Có sẵn | Tài xế: | Hộp số hành tinh |
| Lớp IP: | IP66 để sử dụng ngoài trời | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Động cơ Planetaty Bộ truyền động trục đơn,Hộp số truyền động trượt có độ chính xác cao,vòng quay ổ trục chính xác cao |
||

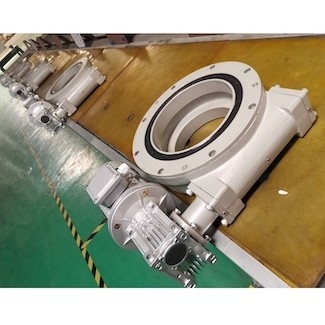

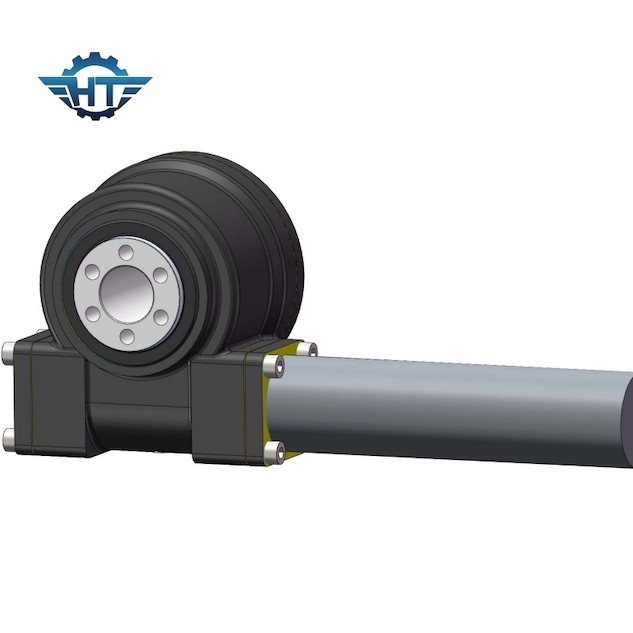

Ổ đĩa quay IP66 có độ chính xác cao với động cơ Planetaty cho hệ thống theo dõi chạy bằng năng lượng mặt trời
Mô tả ổ quay có độ chính xác cao
Chúng tôi sản xuất các bộ truyền động quay vòng tiên tiến và đáng tin cậy nhất trên thế giới.Các giải pháp của chúng tôi được củng cố bởi công nghệ mạnh mẽ và dịch vụ khách hàng tuyệt vời, cũng như sản xuất toàn cầu và chuỗi cung ứng gắn bó chặt chẽ.
Chúng tôi giúp khách hàng giải quyết những thách thức của họ thông qua đổi mới không ngừng, R & D, thử nghiệm và xác nhận sản phẩm.
Chúng tôi là nhà cung cấp chính của ổ quay, một thành phần chính của thị trường quang điện theo dõi và ổ theo dõi năng lượng mặt trời của chúng tôi được bảo hành 10 năm và đảm bảo hiệu suất 30 năm.
Chúng tôi làm việc không mệt mỏi khi giải quyết vấn đề.Chúng tôi đáp ứng nhu cầu ứng dụng của khách hàng theo một số cách sáng tạo và sau đó xác nhận giải pháp.Chúng tôi tuân theo các điều kiện vận hành khắc nghiệt để kéo dài tuổi thọ sản phẩm bằng cách dự đoán và tránh hỏng hóc.
Chúng tôi có R & D cũng như chuỗi cung ứng sản xuất và hỗ trợ của chúng tôi.Khách hàng của chúng tôi có thể tự tin chuyển sang chúng tôi vì chuyên môn về R & D và ứng dụng của chúng tôi.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Nghiên cứu và phát triển nâng cao
1. cơ chế phát triển độc lập và hoàn thiện
2. Phần mềm mô hình 3D để tiến hành phân tích khoa học về tải và sản xuất
3. Quy trình thiết kế sản phẩm tiêu chuẩn:
3.1 yêu cầu kỹ thuật của khách hàng
3.2 Phân tích APQP & PPAP & FEMA
3.3 Mô hình 3D
3.4 mô phỏng cho ổ quay
3.5 bản vẽ sản xuất và hướng dẫn vận hành
Các ứng dụng
Bộ theo dõi một trục sử dụng bộ truyền động quay vòng có một bậc tự do là trục quay và có một số cách khác nhau để triển khai bộ theo dõi một trục.Bao gồm trình theo dõi trục đơn nằm ngang, trình theo dõi trục đơn dọc, trình theo dõi trục đơn nghiêng;trục quay của trình theo dõi một trục nằm ngang nằm ngang so với mặt đất.Trục quay của trình theo dõi một trục thẳng đứng so với mặt đất.Bộ theo dõi đi từ đông sang tây trong ngày.Tất cả các bộ theo dõi một trục nằm giữa ngang và dọc đều là bộ theo dõi một trục xiên.Góc nghiêng thường bị giới hạn bởi nhu cầu giảm tiết diện gió và nhu cầu giảm chiều cao của đầu nâng.Bộ theo dõi một trục xiên được căn chỉnh cực là một bộ theo dõi một trục xiên đặc biệt trong đó góc nghiêng bằng vĩ độ của vị trí lắp đặt.Bằng cách này, trục quay của trình theo dõi được căn chỉnh với trục quay của trái đất.
