Thông tin chi tiết sản phẩm:
|
| Nguồn gốc: | Thường Châu, Trung Quốc (đại lục) | Nguồn cấp: | 24VDC |
|---|---|---|---|
| Cảm biến Hall: | không bắt buộc | Loại động cơ: | động cơ dc chải hành tinh |
| Tính năng: | Hoàn toàn được bao bọc | Vật chất: | QT |
| Đăng kí: | Bộ hấp thụ nhiệt tập trung | tự khóa: | Đúng |
| Làm nổi bật: | Bộ truyền động quay bánh răng trục kép,Bộ truyền động bánh răng dạng côn 24VDC,Bộ truyền động bánh răng dạng côn có độ chính xác cao |
||

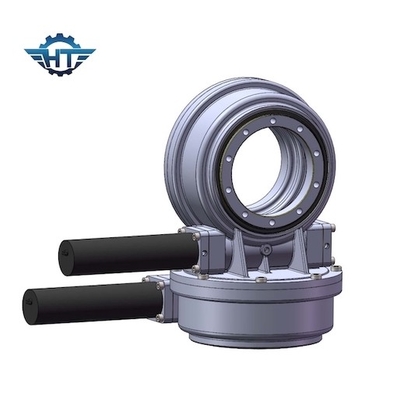

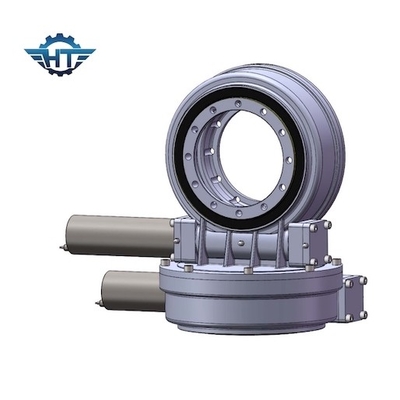

SDE3 Dual Axis Worm Gear Slew Drive, Độ chính xác cao cho bộ hấp thụ nhiệt tập trung
Mô tả ổ đĩa Worm Gear Slew
Cách chọn thiết bị truyền dẫn cho hệ thống phát điện quang nhiệt tháp
Thiết bị truyền dẫn quan trọng đối với hiệu quả của trạm phát điện Tháp
Trong trạm năng lượng quang nhiệt của tháp, hàng chục nghìn tấm gương tập hợp bức xạ mặt trời trên bộ hấp thụ nhiệt ở cuối tháp hấp thụ nhiệt để thu nhiệt độ cao và thu nhiệt.Để đảm bảo thu nhiệt liên tục và ổn định, gương phải luôn theo dõi vị trí của mặt trời, thông qua thiết bị truyền theo phương vị nằm ngang và hướng chuyển động (trục kép).
Thiết bị truyền dẫn phổ biến nhất là ổ đĩa quay CSP tháp
Truyền động quay thường được dẫn động bởi một động cơ để dẫn động chuyển động quay của gương theo hướng của hai trục.Là một cỗ máy chính xác, ứng dụng truyền động quay vòng trong ngành sản xuất điện quang nhiệt cần phải kiểm soát độ chính xác theo dõi trong phạm vi 1mrad.Cấu trúc vỏ kép bánh xe sâu và diện tích chia lưới bề mặt răng lớn, độ chính xác truyền cao hơn, khả năng chống va đập mạnh, tỷ lệ mài mòn thấp có thể đảm bảo sử dụng lâu dài trong các điều kiện chính xác và tuổi thọ, phù hợp hơn cho nhà máy nhiệt điện ở phía Tây Bắc của môi trường khắc nghiệt.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Thông số kỹ thuật động cơ
Động cơ DC chải 24V
Sự chỉ rõ:
Điện áp: 24VDC
Điện áp tùy chọn: 12V, 48V
Dòng không tải: 0,6A (tối đa)
Tốc độ đầu ra không tải: 3.2 vòng / phút
Tốc độ không tải: 1300 vòng / phút
Tốc độ định mức: 2 vòng / phút
Mô-men xoắn định mức: 43 Nm
Mô-men xoắn cực đại: 48 Nm
Đánh giá hiện tại: 1.8A (tối đa)
Lớp IP: IP55
Trọng lượng: 2000 g
Trục: 12mm
Điện áp, công suất và tốc độ động cơ sẽ được tùy chỉnh theo yêu cầu của bạn trong trường hợp cho phép của kích thước có thể sử dụng.
