Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 6 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Tính năng Worm: | Bao thư kép | Ứng dụng: | Hệ thống theo dõi PV |
| Độ chính xác: | 0,15 độ | Thể loại: | Gắn dọc |
| Động cơ: | Động cơ điện | Màu sắc: | như yêu cầu |
| Làm nổi bật: | 6 "Truyền động bánh răng giun dọc,Truyền động bánh răng giun trong Ngôi nhà kín,Truyền động điện quay vòng trong Ngôi nhà kín |
||

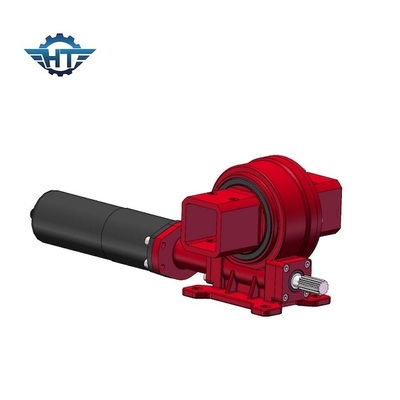

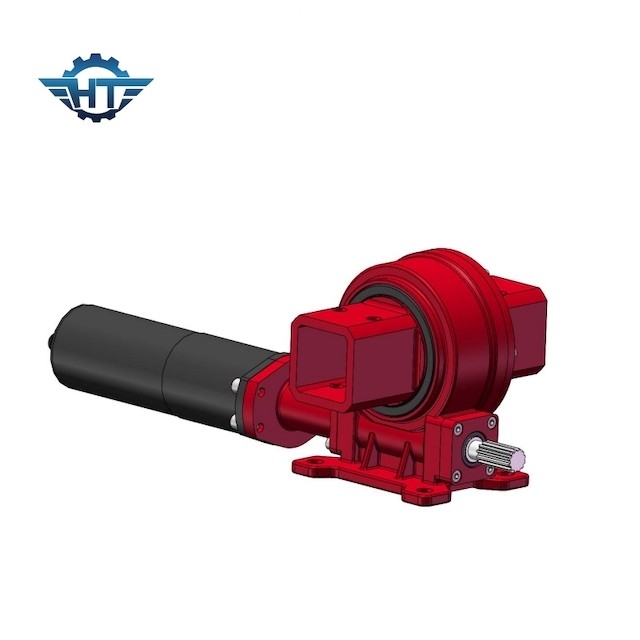

VE6 Bộ truyền động quay bánh răng truyền động dạng giun đứng, Loại kèm theo IP66 cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa Worm Gear Transmission Slew Drive
Bộ truyền động quay vòng VE6 là một giải pháp truyền động cao nhỏ gọn bao gồm một bánh răng và một trục sâu.Động cơ truyền động cho trục con sâu chuyển động, từ đó dẫn động bánh răng chuyển động.Có lỗ lắp bu lông trên bánh răng, và vật cần quay được cố định bằng bu lông, và có thể thực hiện chuyển động quay của vật thể.
1. Bằng bộ bánh răng tự khóa, động cơ dẫn động không cần ngắt.
2. Có sẵn với các động cơ giảm tốc hành tinh được lắp trực tiếp.
3. Bộ truyền động bánh răng sâu — khả năng chống mài mòn cao hơn của bộ truyền động bánh răng sâu, có thể tải mô-men xoắn đầu ra mạnh và mô-men xoắn nghiêng với hiệu suất ổn định và độ tin cậy cao.Ổ sâu cũng có sẵn để theo dõi trường chính xác cao hơn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi ổ quay
Năng lượng mặt trời là một nguồn năng lượng rất tiềm năng có thể được phát triển và tận dụng.Có ánh sáng mỗi ngày, năng lượng mỗi ngày, và so với các nguồn năng lượng khác, chi phí và căng thẳng của việc vận chuyển có thể được loại bỏ.Và so với các nguồn năng lượng khác như khí thải và các vấn đề ô nhiễm môi trường khác, nguồn năng lượng này không có chất thải ra trong giai đoạn sau, cũng như không tạo ra tiếng ồn của nhà máy.Nhưng vẫn còn một số vấn đề với công nghệ khai thác năng lượng mặt trời.Mật độ dòng năng lượng của năng lượng mặt trời tương đối lớn nên điện năng chuyển hóa tương đối nhỏ.Trong trường hợp ánh sáng tốt, một mét vuông chỉ có thể tạo ra một kilowatt điện.Vì vậy, khi cần sử dụng nhiều điện hơn, diện tích đặt thiết bị cần tăng lên sẽ làm tăng chi phí.Bầu khí quyển có thể có ảnh hưởng lớn đến ánh sáng, do đó, việc chuyển đổi điện năng khó khăn hơn.Để cải thiện những vấn đề này, hệ thống điều khiển theo dõi có thể tính toán phương vị của mặt trời, để tấm pin mặt trời có thể được giữ vuông góc với tia nắng và tăng tỷ lệ chuyển đổi.
