Thông tin chi tiết sản phẩm:
|
| Thể loại: | SE1 Ổ đĩa quay | Vật chất: | 42CrMo, 50 triệu |
|---|---|---|---|
| Sự bảo đảm: | 5 ~ 10 năm | kích thước: | 3 inch đến 25 inch |
| Ứng dụng: | Máy móc công nghiệp | Màu sắc: | Khách hàng yêu cầu |
| Kết cấu: | Trục đơn kèm theo | Sự bảo vệ: | IP66 |
| Làm nổi bật: | Truyền động bánh răng giun 1 inch,Bộ truyền động theo dõi năng lượng mặt trời của máy công nghiệp,Bộ truyền động quay vòng bằng năng lượng mặt trời 1 inch |
||

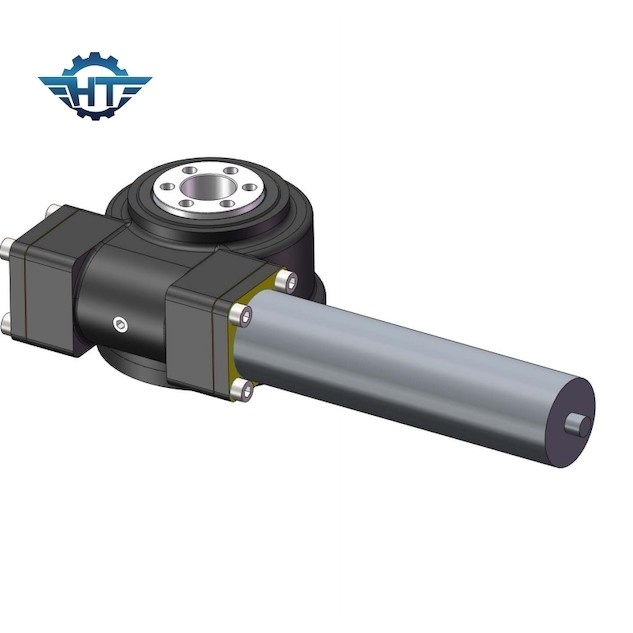

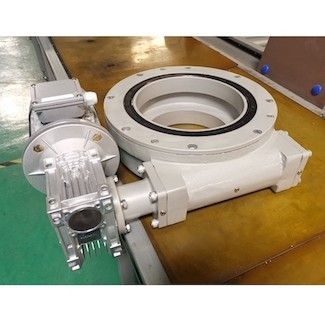

Ổ giun 1 inch Ổ đĩa nhỏ cho máy năng lượng mặt trời và máy công nghiệp
Mô tả ổ đĩa nhỏ Worm Drive
Các ứng dụng phổ biến thường là máy móc kỹ thuật và xây dựng.Nó cũng có thể được ứng dụng trong năng lượng mặt trời, gió và nhiều loại máy móc theo dõi tự động cần hoạt động lâu dài.Do kết cấu nhỏ gọn, xích truyền động ngắn, truyền động quay vòng dễ đạt độ chính xác cao và điều khiển kỹ thuật số dễ dàng hơn nên có nhiều ứng dụng trong lĩnh vực rô bốt công nghiệp.Ổ quay dễ sử dụng, dễ cài đặt và tiết kiệm không gian.Khi chọn ổ quay phù hợp, trước tiên hãy xem xét ổ trục hướng tâm, mômen lật và các thông số khác có thỏa mãn với việc sử dụng hay không, thứ hai, tốc độ đầu ra cuối cùng của ổ quay không được vượt quá 3 vòng / phút, để đảm bảo tuổi thọ bình thường của sản phẩm.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Phương pháp cài đặt
Cài đặt theo chiều ngang
Nên lắp ổ quay lộn ngược trên trục phương vị được khuyến nghị cho các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và tăng khả năng bảo vệ cho trục độ cao.Đối với các ứng dụng khác, hướng lắp phải dựa trên việc đánh giá mức độ bảo vệ và phải cung cấp khả năng bảo vệ tốt hơn.
cài đặt dọc
Bạn nên cài đặt ổ quay trong các ứng dụng năng lượng mặt trời tham khảo bản vẽ đính kèm để được bảo vệ tốt hơn.Đối với các ứng dụng khác, hướng lắp phải dựa trên việc đánh giá mức độ bảo vệ và phải cung cấp khả năng bảo vệ tốt hơn.
