Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SE21 " |
|---|---|---|---|
| Tỉ số truyền: | 125: 1 | Mô-men xoắn đầu ra định mức: | 16 kNm |
| Mô-men xoắn nghiêng: | 205 kNm | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 | Vật liệu làm kín: | NBR + PVC |
| Làm nổi bật: | IP66 Bộ truyền động bánh răng giun bao bọc,Bộ truyền động năng lượng mặt trời lớp ăn mòn,Động cơ truyền động dạng cuốn theo lớp ăn mòn C5 |
||

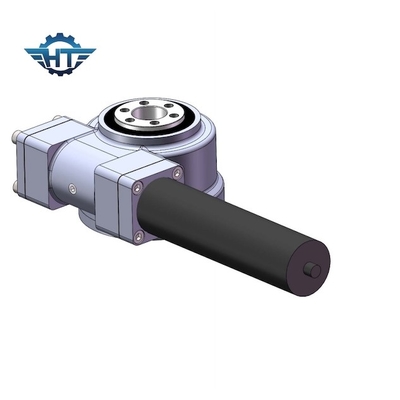

IP66 Bao bọc bánh răng giun, Lớp ăn mòn C5 cho các hệ thống theo dõi năng lượng mặt trời
Enveloping Worm Gear Slew Drive Description
Ổ trục quay hoặc ổ trục quay là ổ trục phần tử lăn quay thường có thể chịu được tải nặng nhưng quay chậm.
Ứng dụng của ổ đĩa quay vòng rất rộng rãi và đã tăng lên đáng kể.Từng được sử dụng chủ yếu cho khai thác mỏ và xây dựng hạng nặng, giờ đây các ứng dụng truyền động quay vòng bao gồm năng lượng mặt trời, tuabin gió và thậm chí cả các trò chơi giải trí.Các ngành công nghiệp chuyển sang truyền động quay vòng đòi hỏi sức mạnh, độ chính xác, an toàn và hiệu quả to lớn.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Đặc trưng
1. Có thể nhận được một tỷ số truyền lớn
2. Thiết kế nhỏ gọn hơn
3. Tiếp xúc với răng nhiều hơn bằng cách sử dụng sâu bao bọc, bộ truyền chia lưới nhiều răng làm cho nó hoạt động trơn tru với tiếng ồn thấp.
4. Tự khóa, nó có thể nhận ra ngược lại tự khóa, có nghĩa là, chỉ có con sâu để lái bánh xe con sâu.Với tính năng này, cơ chế con sâu được sử dụng trong máy móc hạng nặng có thể đóng vai trò bảo vệ an toàn.
5. Hiệu suất truyền động cao, ít mài mòn.
Các ứng dụng
Máy móc kỹ thuật là nơi được sử dụng rộng rãi nhất cho các ổ trục quay, chẳng hạn như máy chuyển động trên Trái đất, máy xúc, máy phân hủy, máy xúc lật, máy san, máy lu, máy khoan mạnh, máy khoan đá, v.v.
