Thông tin chi tiết sản phẩm:
|
| Nguồn cấp: | Động cơ DC 24V | Người mẫu: | SE7 |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Sự thi công: | Nhà ở khép kín |
| Ứng dụng: | Năng lượng mặt trời | Tỉ lệ: | 57: 1 |
| Lớp IP: | IP66 | Sự bảo đảm: | 5 năm |
| Làm nổi bật: | Năng lượng mặt trời Truyền động bánh răng giun,Truyền động bánh răng giun SE7,ổ trục quay SE7 |
||

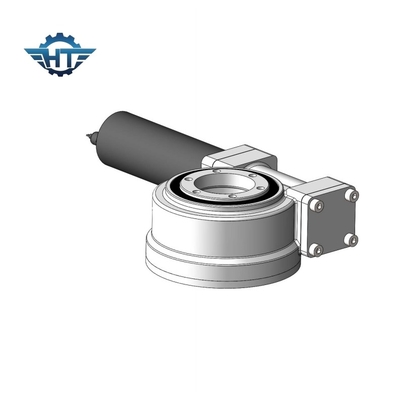

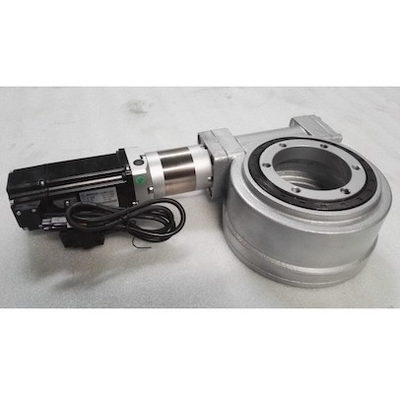

Bánh răng giun 7 inch Bộ truyền động nhỏ, tỷ lệ truyền lớn cho năng lượng mặt trời
Mô tả ổ đĩa nhỏ Worm Gear
Bộ truyền động quay vòng bánh răng giun, còn được gọi là bộ giảm tốc quay vòng.Nó thường bao gồm sâu, ổ trục quay, vỏ, bộ chuyển đổi động cơ, nắp cuối và các thành phần khác.Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng đồng thời.So với bộ truyền động quay vòng dòng SE, dòng WEA có ưu điểm là hiệu suất bảo vệ tốt hơn, mômen truyền lớn hơn, khả năng chống va đập tốt hơn và tuổi thọ làm việc lâu dài.
Truyền động quay vòng bánh răng giun được ứng dụng rộng rãi trong các bộ phận tương đối quay của máy móc như máy móc làm việc trên không cần cẩu xe tải Máy khoan đá, máy khoan nắm gỗ, máy đúc mã và trường năng lượng mặt trời như hệ thống theo dõi năng lượng mặt trời, CSP, CPV.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Các ổ quay có khả năng chịu tải trọng dọc trục, tải trọng hướng tâm và mômen nghiêng lớn hơn.Bàn xoay hoặc khung được dẫn động bởi một ổ quay để quay theo phương vị và độ cao.
Đối với năng lượng mặt trời: Nó được thiết kế trong hệ thống theo dõi năng lượng mặt trời để tăng hiệu quả phát điện.
Sử dụng trong công nghiệp: Chủ yếu được sử dụng để truyền động cho hai vật thể quay tương đối với nhau ở góc 360 °.
