Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 7 inch |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Hiệu quả: | 40% |
| Độ chính xác: | ≤ 0,1 độ | Tài xế: | Động cơ điện |
| Màu sắc: | như yêu cầu | Thể loại: | Trục đơn Hourglass Worm |
| Làm nổi bật: | Ổ đĩa quay thủy lực bằng thép cứng,Ổ trượt thủy lực trục đơn,Vòng quay ổ trục bằng thép cứng |
||

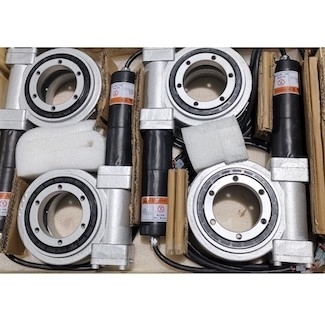

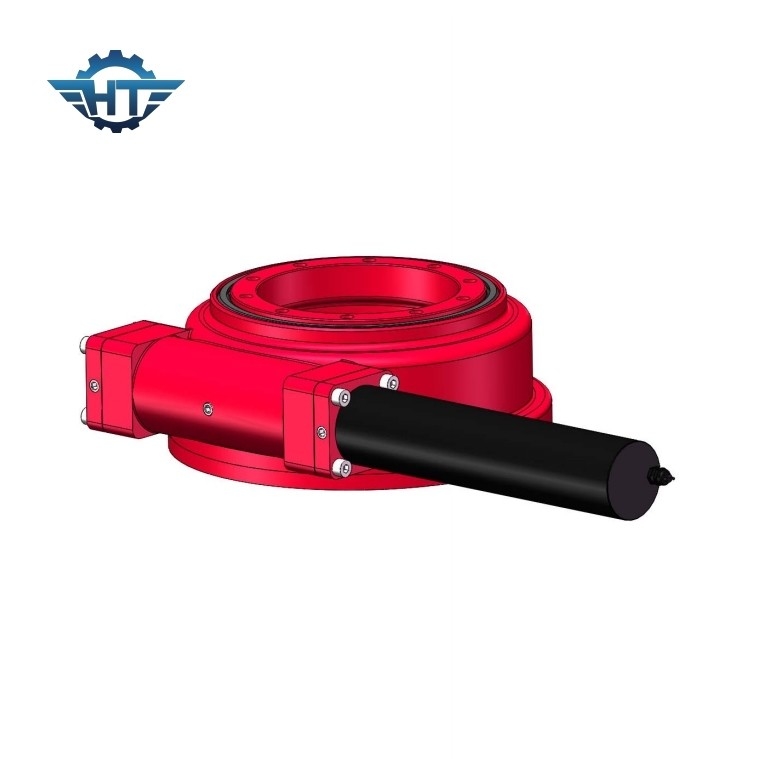

Ổ đĩa quay bằng thép cứng 7 inch cho hệ thống theo dõi năng lượng mặt trời một trục phẳng
Mô tả ổ đĩa quay bằng thép cứng
Bộ giảm tốc quay (ổ quay) chủ yếu được sử dụng trong máy móc xây dựng kỹ thuật, cũng như năng lượng mặt trời, năng lượng gió và nhiều loại hoạt động lâu dài của máy móc theo dõi tự động, và thậm chí cả lĩnh vực robot công nghiệp.Bộ giảm tốc quay chủ yếu có 4 ưu điểm sau:
1. Bộ giảm tốc độ quay của tích hợp cao
Hộp giảm tốc quay có tính tích hợp cao, hộp giảm tốc quay lớn nhất và nhỏ nhất có thể dẫn động máy với khe hở tải hàng chục lần, nhưng kích thước của chúng, đặc biệt là kích thước trục xích truyền động không chênh lệch nhiều, ưu điểm này tạo điều kiện làm phẳng dạng kết cấu của liên kết các bộ phận của bộ truyền động loạt, do đó giảm toàn bộ thiết bị cơ khí.
2. Bộ giảm tốc quay mô-đun
Do tính tích hợp cao của bộ giảm tốc quay, người sử dụng không phải tạo thành một thiết bị quay cho từng bộ phận thu mua và chế biến, ở một mức độ nhất định cũng giảm sản lượng sản phẩm ở đầu quá trình chuẩn bị, do đó cải thiện đáng kể sức lao động năng suất.
3. Sự an toàn của bộ giảm tốc quay
Ổ giun có đặc điểm là tự khóa ngược, có thể đạt được khả năng tự khóa ngược, tức là chỉ do ổ trục truyền động bánh xe sâu.Đặc tính này làm cho bộ giảm tốc quay (truyền động quay) có thể được sử dụng rộng rãi trong nâng hạ, làm việc trên không và các thiết bị khác, đồng thời nâng cao hàm lượng khoa học công nghệ của máy chủ mà còn nâng cao độ ổn định hoạt động của máy chủ và hệ số an toàn khi vận hành .Bộ giảm tốc quay (ổ quay) dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt hơn so với các sản phẩm quay truyền thống.
4. Đơn giản hóa thiết kế khung chính của bộ giảm tốc quay so với bộ truyền bánh răng truyền thống
Worm gear có thể có tỷ lệ giảm tốc tương đối lớn, trong một số trường hợp, nó có thể tiết kiệm các bộ phận của máy chủ, do đó giảm chi phí mua sắm cho khách hàng, nhưng cũng giảm đáng kể tỷ lệ phát sinh lỗi của máy chủ.Là một cấu trúc tích hợp, bộ giảm tốc quay (truyền động quay) tương đối mới, và việc cải tiến tích hợp không chỉ mang lại nhiều ưu điểm trong ứng dụng mà còn tạo ra nhiều thuận tiện cho việc chế tạo và sử dụng, và sẽ là hướng nghiên cứu chính của chúng tôi trong việc cải tiến độ chính xác, độ bền và mở rộng hơn nữa lĩnh vực sử dụng của nó trong tương lai.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các thông số truyền động quay của SE7
| Người mẫu: | SE7 | Nguồn gốc | Thường Châu, Trung Quốc |
| Thương hiệu | HANGTUO | Thể loại | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 2000 Nm |
| Mô-men xoắn nghiêng | 1,35 K Nm | Giữ mô-men xoắn | 1,32 K Nm |
| Xếp hạng trục tĩnh | 132 KN | Xếp hạng xuyên tâm tĩnh | 58 KN |
| Xếp hạng trục động | 66 KN | Xếp hạng xuyên tâm động | 38 KN |
| Tỉ số truyền | 57: 1 | Hiệu quả | 40% |
