Thông tin chi tiết sản phẩm:
|
| Nguồn gốc: | Thường Châu, Trung Quốc (đại lục) | Thể loại: | VE9 Slewing Drive |
|---|---|---|---|
| Vật chất: | 42CrMo hoặc 50Mn | Sự bảo đảm: | 5 ~ 10 năm |
| Màu sơn: | như yêu cầu | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời một trục |
| Nhà ở khép kín: | VÂNG | Trình độ bảo vệ: | IP66 |
| Làm nổi bật: | Truyền động bánh răng giun IP66,Truyền động bánh răng giun trục ngang,Bộ theo dõi năng lượng mặt trời 42CrMo Ổ đĩa quay |
||

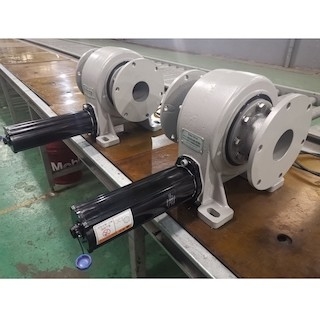

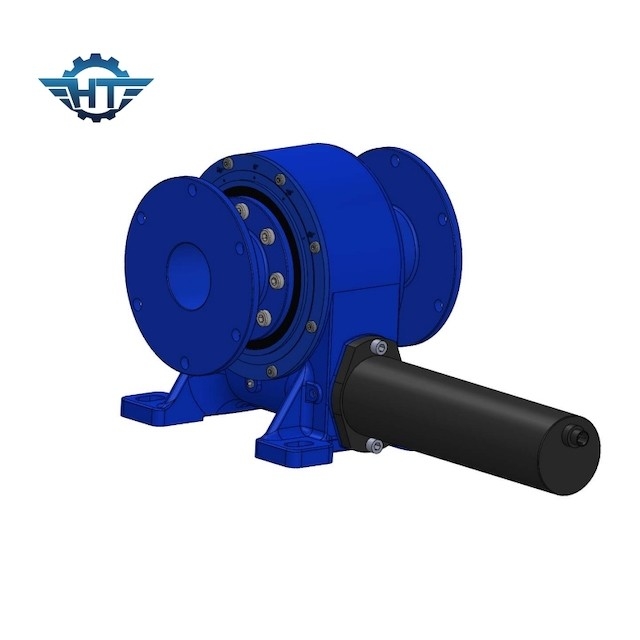

9 inch IP66 Worm Gear Slew Drive cho hệ thống theo dõi năng lượng mặt trời một trục nằm ngang
Mô tả ổ đĩa quay mô-men xoắn cao
Truyền động lew mô-men xoắn cao, với tốc độ thấp, là một loại nguồn truyền động tích hợp của cơ cấu truyền động giảm tốc quay hoàn toàn, nó sử dụng ổ trục quay làm cơ cấu truyền động và cơ cấu đính kèm, bằng cách gắn bộ phận chủ động, nguồn truyền động và vỏ đến một vòng ở vòng trong và vòng ngoài của ổ trục quay, trong khi vòng kia vừa là bộ truyền động vừa là đế kết nối của các bộ phận làm việc được dẫn động.Theo cách này, bằng cách sử dụng các đặc tính của ổ trục quay như một đầu nối quay hoàn toàn để định cấu hình công suất truyền động và các bộ phận truyền động chính một cách hiệu quả, làm cho nó trở thành một tập hợp các chức năng quay, giảm tốc và truyền động đồng thời có cấu trúc đơn giản, nói chung. loại cơ cấu truyền động giảm tốc dễ chế tạo và bảo dưỡng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Hỏi & Đáp
Tại sao nên sử dụng hệ thống theo dõi ổ quay
Nguyên tắc thiết kế của hệ thống hỗ trợ theo dõi quang điện không phức tạp.Do góc chiếu xạ của mặt trời luôn thay đổi nên các tấm quang điện cố định truyền thống không còn là "vật chết" sau khi áp dụng công nghệ theo dõi.Thay vào đó, nó có thể đuổi theo mặt trời như một bông hoa hướng dương, làm tăng lượng bức xạ mặt trời mà nó nhận được, do đó tăng sản lượng điện tổng thể của trạm điện.Người ta ước tính một cách thận trọng rằng công nghệ theo dõi có thể tăng sản lượng điện của các nhà máy quang điện từ 20% đến 30%.Các tấm quang điện cố định truyền thống có hiệu suất phát điện thấp nhất, còn tấm quang điện của giá đỡ trục đơn và trục kép và các hệ thống phụ trợ thực sự tương đối cao.Nhiều trạm phát điện được xây dựng ở những khu vực có môi trường tương đối khắc nghiệt.Gió mạnh, cát và tuyết đã gây khó khăn cho việc vận hành và bảo trì nhà máy điện.Với công nghệ theo dõi, các tấm quang điện có thể điều chỉnh góc độ bất cứ lúc nào, và trạm phát điện sẽ không còn bị ảnh hưởng bởi thời tiết khắc nghiệt.Ngoài ra, nhờ các giá đỡ trục đơn và trục kép, trạm điện quang điện với hệ thống theo dõi có thể được tích hợp chặt chẽ hơn với sản xuất nông nghiệp và có thể hoạt động linh hoạt trong môi trường ao, núi và đất hoang, có lợi thế hơn so với truyền thống. trạm điện.
