Thông tin chi tiết sản phẩm:
|
| người mẫu: | không có phản ứng dữ dội 3 inch | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Ứng dụng: | dù parabol và tháp gia nhiệt | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ bánh răng 24VDC với bộ mã hóa | Cài đặt: | gắn ngang |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | dưới 0,03 độ |
| Làm nổi bật: | worm drive gearbox,worm gear slewing ring |
||

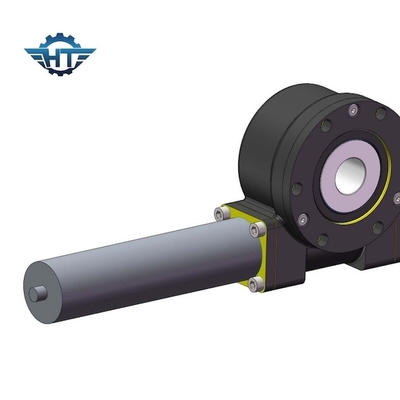

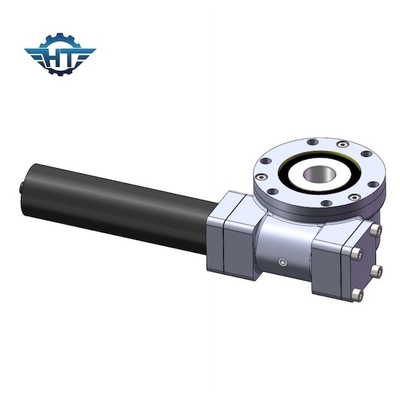

Zero Backlash Hộp số truyền động một trục Worm cho Parabolic và tháp sưởi
Mô tả ổ giun một trục
Một hộp bánh răng con sâu bao gồm một vòng quay, con sâu, vỏ đúc và các thành phần tiêu chuẩn như ổ trục và bu lông, v.v. Truyền động quay có thể chịu được nhiều tải trọng hơn, tải trọng hướng tâm và mô men nghiêng.Bàn xoay hoặc khung quay theo góc phương vị và độ cao được điều khiển bởi ổ quay.Bộ truyền động quay vòng Zero backlash là một bộ truyền động quay vòng đặc biệt với bánh răng và con sâu của nó có một lưới hoàn hảo và cũng có những khoảng trống hợp lý để bôi trơn và sưởi ấm khi vận hành.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Các ứng dụng truyền động quay vòng điển hình bao gồm nhà máy năng lượng mặt trời, tuabin gió, xe tải, phương tiện làm việc trên không, thiết bị tiện ích, thiết bị thủy lực, thiết bị dầu khí, thiết bị lái bánh xe, máy xúc và thang máy tự động.Có rất nhiều ứng dụng khác không thể được liệt kê đầy đủ, vì ổ đĩa xoay là sự lựa chọn cho các ứng dụng yêu cầu tải cao và mô-men xoắn cao trên cùng một đường truyền.
