Thông tin chi tiết sản phẩm:
|
| Thể loại: | Bộ bánh răng giun | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Cài đặt: | Ngang, dọc |
| Ứng dụng: | Năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Tài xế: | 24VDC |
| Làm nổi bật: | Truyền động quay trượt trục đơn một trục C5,Truyền động quay trượt trục đơn dọc,Truyền động quay vòng năng lượng mặt trời đơn bao bọc |
||

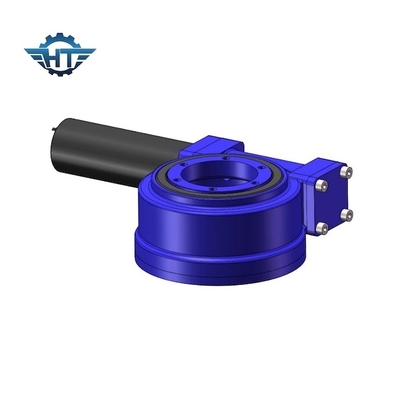

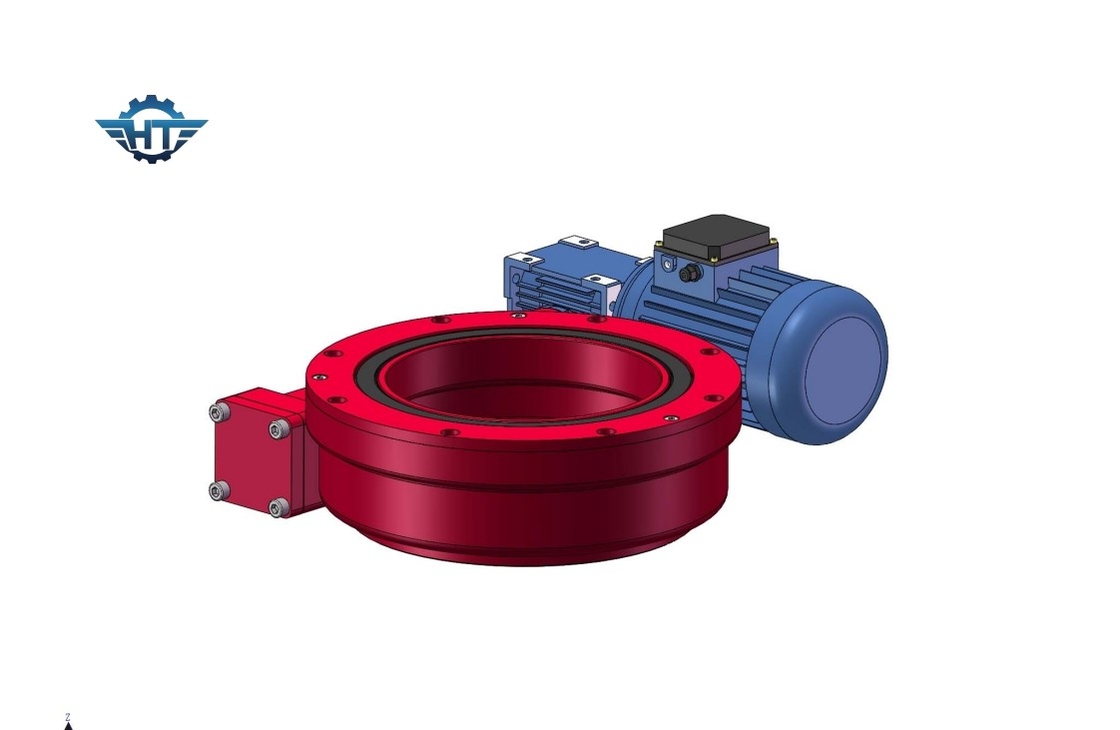

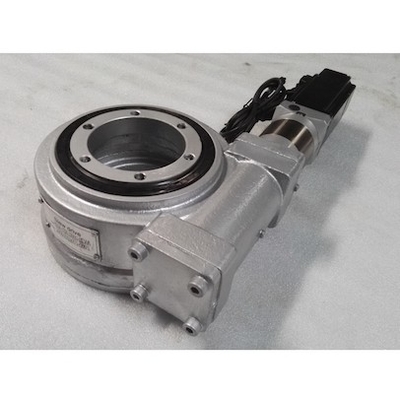

Enveloping Worm Gear Slew Drive, Độ xoắn C5 cho các máy theo dõi năng lượng mặt trời ngoài trời
C5 Corrsion Worm Gear Slew Drive Description
Truyền động quay bánh răng sâu bao đơn là một bộ phận được cấu tạo nhỏ gọn bao gồm sâu bao, bánh răng, vỏ, đế, v.v. Bộ phận này mang lại những ưu điểm của bộ truyền động quay vòng.
Truyền động quay có bánh răng thích hợp cho các ứng dụng yêu cầu quay chậm liên tục hoặc chuyển động và có khả năng xử lý các tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện, động cơ thủy lực, động cơ servo, v.v. cũng như ghép nối toàn bộ hệ thống với thiết bị.Do tính nhỏ gọn và độ cứng cao, hệ thống truyền động con sâu được sử dụng trong nhiều thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh xe của vận tải biển lớn, bây giờ nó đặc biệt phổ biến rộng rãi trong năng lượng mặt trời.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Hệ thống theo dõi năng lượng mặt trời trục đơn
Các điều kiện cơ bản của việc lắp đặt, đặc biệt là hướng gió và lực gió, cần được xem xét trong thiết kế của mảng pin mặt trời theo dõi một trục.Trục đơn nằm ngang có thể xoay panel sang phương ngang khi gặp gió siêu mạnh, tránh được gió siêu mạnh làm hỏng panel;Góc của bảng điều khiển cũng có thể được thay đổi theo hướng để giảm khả năng hư hỏng bảng điều khiển.
Khi có bão tuyết, bảng pin có thể được dựng lên hết mức có thể để tuyết trượt xuống, và tác động lên bảng pin cũng có thể được giảm bớt trong trường hợp có mưa đá lớn.
