Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 3 inch | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Cài đặt: | thẳng đứng |
| Thể loại: | Giun đơn và nhà kín | Ứng dụng: | Năng lượng mặt trời |
| Dịch vụ OEM: | Có sẵn | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ hành tinh 24V | Vật chất: | 42Crmo |
| Làm nổi bật: | VE3 Công cụ theo dõi năng lượng mặt trời nhỏ Ổ đĩa quay,Động cơ truyền động quay vòng một con Worm,VE3 Ổ đĩa quay điện nhỏ |
||

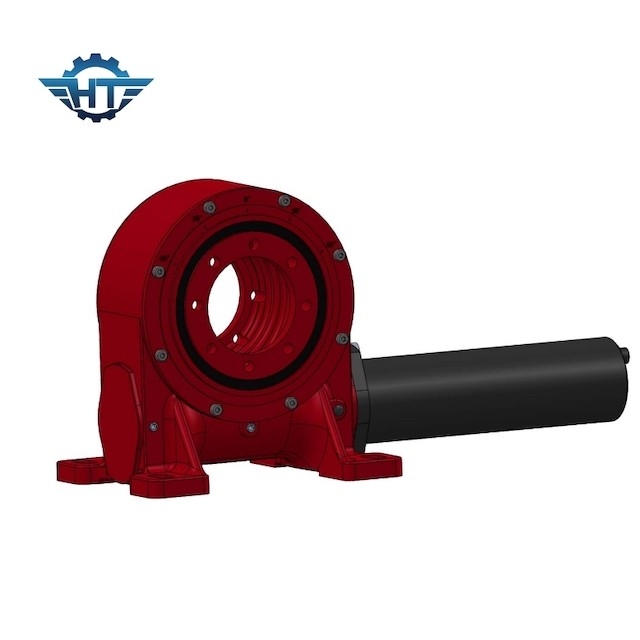

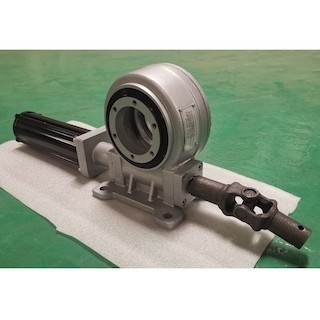

VE3 Ổ đĩa quay cỡ nhỏ, IP66 cho tuổi thọ 30 trường được áp dụng trong hệ thống theo dõi năng lượng mặt trời
Ổ đĩa quay vòng đời IP66 30
Theo độ mở của cơ cấu truyền động quay vòng, truyền động quay vòng có thể được chia thành loại mở và loại đóng.Thông thường, kết cấu kiểu mở hầu hết được sử dụng trong các ứng dụng có môi trường quá khắc nghiệt và chu kỳ bảo trì, bảo dưỡng ngắn, còn kết cấu kiểu hở thì tiện lợi hơn cho các bộ phận.kiểm tra, bảo trì và bảo dưỡng, và thay thế thuận tiện hơn.Mặt khác, ở những nơi điều kiện môi trường không thay đổi nhiều và mức độ ô nhiễm môi trường dưới mức trung bình, kết cấu khép kín có thể cung cấp vòng đời bảo trì lâu hơn.
Bộ truyền động quay vòng có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Phép quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Bộ truyền động vòng quay được chế tạo bằng cách sản xuất bánh răng, vòng bi, vòng đệm, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh
Ưu điểm của sản phẩm
Những ưu điểm nổi bật của bộ truyền động quay vòng như sau:
• Thiết kế rất nhỏ gọn, thích hợp lắp đặt cho các thiết bị cơ khí có không gian hạn chế.
• Khả năng chịu tải rất cao trong một thiết kế rất nhỏ gọn.
• lâu dài.
• Chi phí bảo trì thấp.
• Vỏ đúc bảo vệ các bộ phận bên trong.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác | IP | WorkingTep. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 12 |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 18 |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 32 |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 28 |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 52 |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 65 |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 88 |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 135 |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 192 |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng |
251 |
Các ứng dụng
Các tính năng thiết kế và các lĩnh vực ứng dụng của truyền động quay vòng kiểu mới (bánh răng sâu và cơ chế quay vòng bánh răng sâu)
Vỏ được làm bằng thép đúc cao cấp chịu lực rất cao.Các bánh răng và sâu bọ đều được làm bằng 42CrMo và quang tử nitrided.Khả năng chống mài mòn và độ bền cao hơn so với vật liệu thấm nitơ khí 50Mn truyền thống trong nước.Mạnh hơn độ cứng, tuổi thọ dài hơn.Sản phẩm này có thể được sử dụng cho các phương tiện vận chuyển phẳng, cần trục gỗ, cần trục một cột, máy nâng dầm, cần trục gắn trên xe tải, phương tiện làm việc trên không, năng lượng mặt trời để kiểm tra năng lượng mặt trời, thiết bị tự động hóa và thiết bị cơ khí khác;trong ngành sản xuất điện quang năng lượng mặt trời, bộ truyền động quay vòng thường được trang bị động cơ giảm tốc hành tinh DC hoặc động cơ giảm tốc xoay chiều được sử dụng chủ yếu;trong máy xây dựng, động cơ thủy lực chủ yếu được sử dụng làm hệ thống truyền động lực.
