Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 125: 1 | Thể loại: | Kèm |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Tài xế: | Động cơ thủy lực |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Phản ứng dữ dội: | 0,1 ° |
| Làm nổi bật: | Cần cẩu container Bộ truyền động năng lượng mặt trời,Bộ truyền động năng lượng mặt trời Mô-men xoắn cao,Bộ truyền động quay bánh răng sâu cần cẩu container |
||

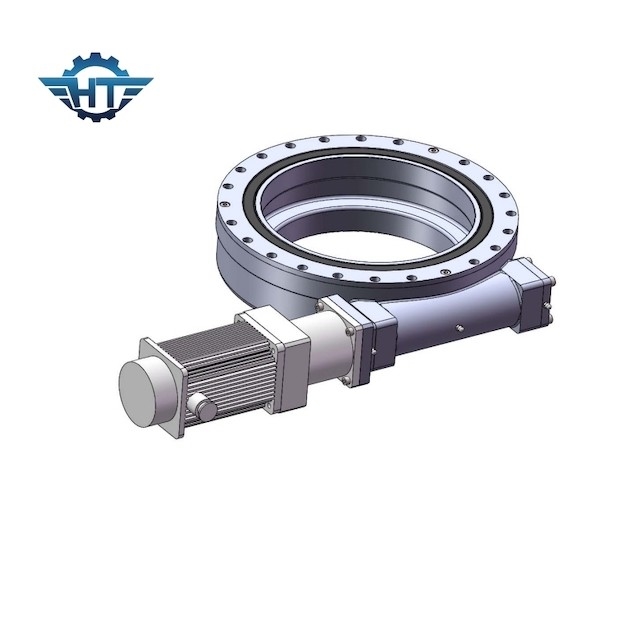

Bộ truyền động vòng quay có độ chính xác cao, Ngôi nhà kín có mô-men xoắn cao cho năng lượng mặt trời mới
Ổ trượt có độ chính xác cao
Ổ quay thường bao gồm sâu, ổ trục quay, vỏ, động cơ và các thành phần khác.Vì các thành phần chính của nó sử dụng ổ trục quay, nó có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng cùng một lúc.So với các sản phẩm truyền thống, ổ quay dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ cao hơn.
Sản phẩm có nhiều ứng dụng và có thể được sử dụng rộng rãi trong xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, máy khai thác mỏ, phương tiện làm việc trên không, thiết bị radar, hệ thống phát điện năng lượng mặt trời để tuần tra mặt trời, máy móc xây dựng và mới các trường năng lượng.Thông thường khi lắp truyền động quay trên động cơ chính, phản ứng dữ dội của bánh răng sâu và bánh răng sâu có ảnh hưởng rất quan trọng đến hiệu suất của động cơ chính.
Để đảm bảo hoạt động linh hoạt và trơn tru của bộ truyền động quay vòng, có những yêu cầu nhất định đối với phản ứng dữ dội của bánh răng sâu và bánh răng sâu của bộ truyền động quay vòng.Tuy nhiên, tồn tại phản ứng dữ dội trong bộ truyền bánh răng sâu có nghĩa là khi chiều quay thay đổi, không có sự truyền lực nào trong một khoảng cách nhất định, điều này ảnh hưởng đến độ chính xác truyền động của thiết bị truyền động quay.Truyền động quay thường được sử dụng trong các tình huống làm việc tốc độ thấp và tải nặng.
Khi sử dụng liên tục, sự mài mòn của bánh răng sâu và bánh răng sâu gây ra sự gia tăng phản ứng dữ dội, và sự gia tăng phản ứng dữ dội không thể được điều chỉnh để bù đắp, dẫn đến tác động lưới tăng liên tục.Tình trạng làm việc của ổ quay bị giảm sút mạnh, điều này làm giảm đáng kể tuổi thọ làm việc của ổ quay và tăng chi phí sử dụng.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Đặc trưng
1. Tỷ số truyền
Chuyển động quay của bộ truyền động vòng quay làm giảm tốc độ của bộ phận dẫn động và cũng nhân mô-men xoắn của nó và tăng nó theo tỷ lệ khi tốc độ giảm. trong bánh xe hoặc bánh răng sâu.
2. Sâu đồng hồ cát
Bộ truyền động quay vòng của chúng tôi đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn.
3. Chức năng
Bộ truyền động thanh trượt hoạt động với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò truyền động cho bánh răng, nói chung, trục được dẫn động bằng động cơ bánh răng điện.Và nó đang tự khóa.
Các ứng dụng
1. Lĩnh vực phát điện quang năng Phát điện quang điện là một lĩnh vực ứng dụng quan trọng của truyền động quay.Việc sử dụng module quang điện mặt trời với ổ quay làm bộ phận quay có thể điều chỉnh chính xác góc quay và góc nâng của vật chủ theo các vị trí khác nhau của mặt trời trong ngày.Các tấm ở góc nhận tối ưu.
2. Lĩnh vực sản xuất năng lượng gió Giống như sản xuất điện năng lượng quang điện, bộ truyền động quay có thể được áp dụng cho phần ngàm của tuabin gió để thực hiện chuyển động quay 360 ° theo phương ngang của cơ cấu, để điều chỉnh góc nhận tốt hơn.
