Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 9 inch |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Hiệu quả: | 40% |
| Chính xác: | ≤ 0,1 | Động cơ: | Động cơ thủy lực |
| Màu sắc: | như yêu cầu | Thể loại: | Trục đơn Worm đơn |
| Làm nổi bật: | Hộp số ổ trục quay SE9,Bộ truyền động ổ trục quay 42CrMo,Hộp số ổ trục quay 42CrMo |
||

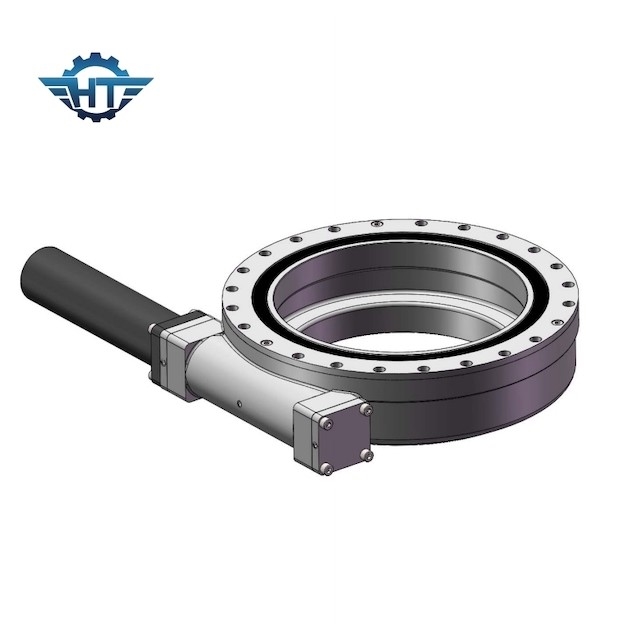

SE9 Ổ trục quay tay với động cơ thủy lực cho xe tải nền tảng xây dựng ngoài trời

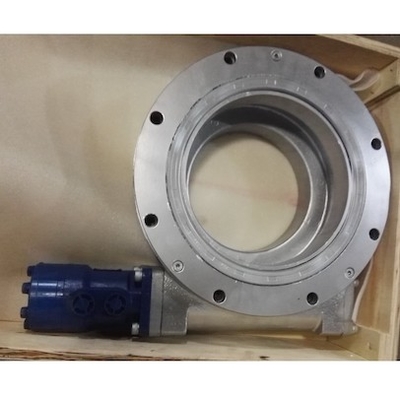

Truyền động quay động cơ thủy lực
Các ổ trục quay được cung cấp năng lượng với công nghệ con sâu đồng hồ cát để mang lại khả năng giữ tải tối đa cho khả năng sống sót cũng như tăng hiệu quả và độ chính xác.
Có nhiều ứng dụng khác vì ổ trục quay là hoàn hảo cho các ứng dụng yêu cầu cả khả năng giữ tải và mômen quay từ cùng một hộp số và thích hợp để quay chậm với các chuyển động liên tục hoặc theo chu kỳ.Nó phù hợp với thiết bị theo dõi năng lượng mặt trời, các mô hình như trục đơn và trục kép, có thể được áp dụng trong hệ thống theo dõi năng lượng mặt trời trục đơn phẳng, hệ thống theo dõi đơn xiên hoặc nghiêng và hệ thống theo dõi năng lượng mặt trời trục kép, và cả trong các ngành công nghiệp như máy móc kỹ thuật, xây dựng máy móc và luyện kim, thiết bị dây chuyền lắp ráp tự động, năng lượng mặt trời, xe tải nền, thiết bị bảo vệ môi trường, máy đúc và sản xuất năng lượng gió, cũng như các thiết bị máy móc quay vòng chậm khác nhau.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Ứng dụng đơn trục xiên
Trục quay của khung theo dõi đơn trục nghiêng được lắp đặt ở góc nghiêng so với mặt phẳng nằm ngang và quay quanh trục một chiều.Chiều của trục quay là hướng bắc nam, sao cho bề mặt nhận ánh sáng của môđun quang điện càng vuông góc với góc tới của ánh sáng mặt trời theo phương một chiều càng tốt.
Ứng dụng trục dọc
Hệ thống theo dõi đầy đủ "độ cao + phương vị", di chuyển dọc theo hai trục quay và có hai bậc tự do quay, hoàn toàn có thể theo dõi quỹ đạo của mặt trời để tối đa hóa năng lượng mặt trời nhận được.Nó phù hợp với các khu vực vĩ độ cao và hiệu suất phát điện có thể tăng hơn 35% một cách hiệu quả, điều này giúp cải thiện đáng kể hiệu suất phát điện của các hệ thống quang điện.
