Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE12 | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Ứng dụng: | Máy xây dựng | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ thủy lực | Chứng chỉ: | ISO9001, CE |
| Cài đặt: | Ngang hoặc dọc | Sự bảo trì: | Dựa trên thủ công |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | ＜ 0,1 ° |
| Làm nổi bật: | Bộ truyền động xoắn bánh răng xoắn 5800NM,Bộ truyền động xoắn bánh răng thủy lực,bộ truyền động quay vòng xoắn 5800NM |
||

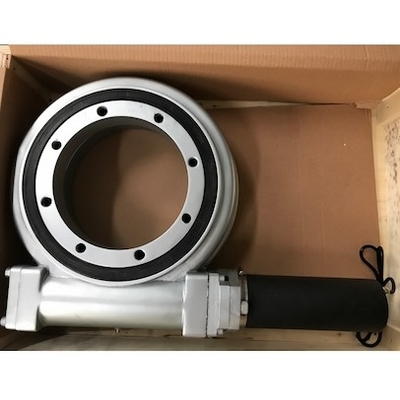

Mô-men xoắn nghiêng cao SE12 Vòng bi bánh răng giun với động cơ thủy lực cho thiết bị công nghiệp

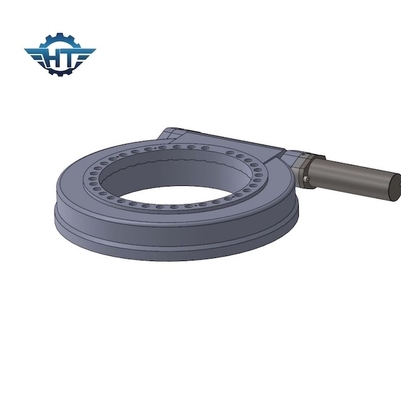

Worm Gear Type Slewing Drive
Truyền động quay vòng kiểu bánh răng sâu được phát triển bởi ổ trục vòng quay.Nó bao gồm vỏ, một bánh răng sâu, một động cơ và các phụ kiện khác.So với ổ trục quay truyền thống, cấu trúc được nén chặt, an toàn và có tính mô đun.Ngày nay, do nhu cầu tải nhiều nên thiết bị truyền động quay vòng sâu đã được phát triển.Nó có cấu trúc sản phẩm nhỏ gọn hơn và khả năng tải cao và mô-men xoắn đầu ra cao hơn.
Đặc trưng
Các đặc điểm của cơ cấu bánh răng sâu:
1. Có thể thu được tỷ số truyền lớn, cơ cấu bánh răng xoắn trục so le nhỏ gọn hơn.
2. Bề mặt răng chia lưới của hai bánh xe tiếp xúc thẳng hàng và khả năng chịu lực của nó cao hơn nhiều so với cơ cấu bánh răng xoắn trục so le.
3. Truyền động con sâu tương đương với truyền động trục vít, là loại truyền động chia lưới nhiều răng nên truyền động ổn định và tiếng ồn nhỏ.
4. Tự khóa.Khi góc dẫn của sâu nhỏ hơn góc ma sát tương đương giữa các răng của bánh răng chia lưới, cơ cấu có đặc tính tự khóa và có thể tự khóa ngược, nghĩa là chỉ có sâu mới có thể dẫn động sâu, chứ không phải sâu. .Chẳng hạn như cơ chế sâu tự khóa được sử dụng trong máy móc hạng nặng, khả năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.
5. Hiệu suất truyền động thấp và hao mòn nghiêm trọng.Khi bánh răng sâu chia lưới và truyền động, sự trượt tương đối giữa các răng của bánh răng chia lưới
Tốc độ động lớn nên tổn thất ma sát lớn, hiệu suất thấp.Mặt khác, tốc độ trượt tương đối gây mòn và sinh nhiệt nghiêm trọng trên bề mặt răng.Để tản nhiệt và giảm mài mòn, người ta thường sử dụng các vật liệu đắt tiền hơn có tính năng chống ma sát, chống mài mòn và các thiết bị bôi trơn tốt nên giá thành cao.
6. Lực dọc trục của con sâu lớn
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Các ứng dụng bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
