Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Giữ mô-men xoắn: | 7000 Nm |
| Mô-men xoắn nghiêng: | 744 Nm | Mô-men xoắn đầu ra định mức: | 0,065 vòng / phút |
| Sử dụng: | Máy theo dõi năng lượng mặt trời | Tính năng Bảo vệ: | IP66 |
| Làm nổi bật: | Hệ thống theo dõi năng lượng mặt trời Liên kết bánh răng nhỏ,Bộ truyền động quay vòng 533Nm cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa quay bánh răng sâu 533Nm |
||

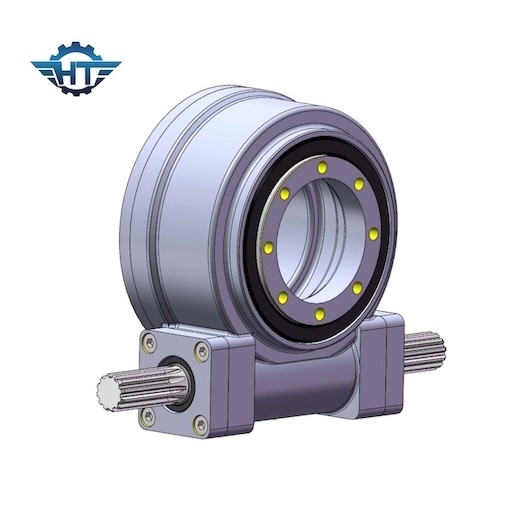

SE3 Worm Gear IP66 Vòng bi quay tay cho hệ thống theo dõi năng lượng mặt trời
Ổ đĩa quay tay tự khóa IP66
Theo dạng truyền tốc độ thay đổi của truyền động quay vòng, nó có thể được chia thành truyền động quay bánh răng và truyền động quay vòng bánh răng sâu, kế thừa các đặc tính tương ứng của truyền động bánh răng và truyền động bánh răng sâu.Về khả năng chịu lực, tính năng của loại bánh răng sâu tốt hơn loại bánh răng có răng, và khi sử dụng bộ truyền động dạng sâu bao thì khả năng chịu lực, khả năng chống biến dạng và độ cứng của bộ truyền được cải thiện hơn nữa, nhưng bánh răng sâu và bánh răng sâu. loại ổ quay về hiệu quả.
Thuận lợi
Truyền động quay vòng là một cơ chế giảm quay vòng toàn phần được tích hợp cao.Kích thước dọc trục của xích không chênh lệch nhiều, điều này có lợi cho việc làm phẳng kết cấu của các bộ phận kết nối truyền động nối tiếp, do đó làm giảm kích thước của toàn bộ thiết bị cơ khí.
Ngoài ra, dù là truyền động quay vòng kiểu bánh răng côn hay bánh răng sâu, do chênh lệch kích thước giữa bộ phận chính và bộ phận dẫn động là rất lớn nên việc đạt được tỷ số truyền lớn sẽ dễ dàng hơn, điều này cũng khó đối với nhiều loại khác. của các cơ cấu truyền tốc độ biến thiên.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Nhận xét:
Vì bộ truyền động quay vòng sẽ được trang bị các động cơ truyền động khác nhau và hiệu suất của bộ truyền động quay vòng là khác nhau, vui lòng liên hệ với bộ phận bán hàng của chúng tôi để biết giá cụ thể.Chúng tôi sẽ khôi phục tin nhắn của bạn trong vòng 12 giờ.
Các ứng dụng
Bộ truyền động quay vòng có thể được sử dụng trong bất kỳ trường hợp nào yêu cầu quay toàn bộ và yêu cầu tốc độ thay đổi.Khi cần truyền lực mômen xoắn lớn hơn, truyền chuyển động có độ chính xác cao hơn, hoặc lựa chọn cơ cấu yêu cầu cao độ chắc chắn và toàn vẹn của kết cấu thân xe, thì bộ truyền động quay vòng là giải pháp tốt nhất.
Các ứng dụng phổ biến hơn nói chung là cấu trúc quay tròn của máy móc xây dựng và kỹ thuật, cũng như năng lượng mặt trời, năng lượng gió và các máy móc theo dõi tự động dài hạn khác nhau.Dễ dàng thực hiện điều khiển kỹ thuật số nên có nhiều ứng dụng trong lĩnh vực rô bốt công nghiệp.
