Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 57: 1 | Thể loại: | Nhà kín |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Tài xế: | Động cơ điện 12 / 24VDC |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Cài đặt phương pháp: | Ngang, dọc |
| Làm nổi bật: | Ổ trục quay tay hạng nặng,ổ đĩa vòng quay Backlash nhỏ,ổ đĩa quay năng lượng mặt trời CSP |
||

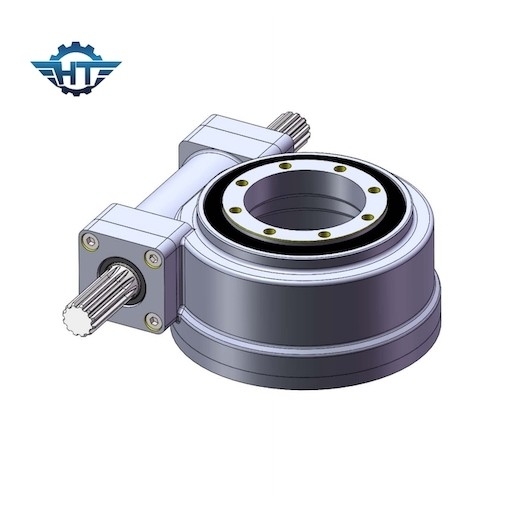

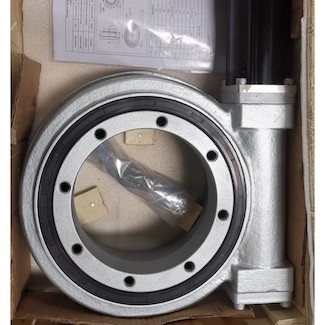

Được chứng nhận CE Chứng nhận phản ứng dữ dội nhỏ ổ trục quay với hộp số điện cho Csp
Ổ tay quay được đánh dấu CE
Truyền động quay vòng là một cơ cấu truyền động giảm tốc quay vòng theo chu vi tích hợp một nguồn năng lượng truyền động.Nó sử dụng ổ trục quay như một bộ phận truyền động và một phần đính kèm cơ chế.và vỏ, và vòng còn lại được sử dụng như một bộ truyền động và cơ sở kết nối cho bộ phận làm việc được dẫn động, do đó bản thân ổ trục quay là một kết nối quay vòng tròn đầy đủ và nguồn điện truyền động và bộ truyền động chính hoạt động hiệu quả Cấu hình Đây là một cơ cấu truyền động giảm tốc đa năng tích hợp các chức năng quay, giảm tốc và dẫn động, đồng thời có cấu trúc đơn giản, thuận tiện trong chế tạo và bảo dưỡng.
Bánh răng quay là một bộ phận cốt lõi trong việc lắp ráp bộ phận truyền động quay vòng.Cùng với các lỗ đính kèm trên các vòng, chúng cho phép truyền tải điện năng tối ưu với kết nối đơn giản và nhanh chóng giữa các thành phần máy lân cận.Nó nhỏ nhưng chúng giúp thực hiện một số công việc lớn nhất trong doanh nghiệp.Từ chuyển động quay của cánh tay đòn trên cần trục đến bệ trên tuabin gió và năng lượng mặt trời, các vòng quay của cánh tay đòn là một phần không thể thiếu của nhiều quy trình gia công.
Nó là một giải pháp lý tưởng trong:
1. Các ứng dụng hạng nặng đòi hỏi khả năng chịu tải đáng kể
2. Các thiết kế trong đó định vị chính xác là rất quan trọng
3. Các ứng dụng cần tự khóa
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Ổ đĩa quay được sử dụng trên toàn thế giới cho:
• Hệ thống xe và cần trục.
• Xoay các phụ kiện như máy xúc, kẹp thủy lực và xe nâng.
• Quản lý cơ sở (hệ thống tự động).
• Thiết bị xếp dỡ.
• GPS.
