Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE9 | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Ứng dụng: | Máy xây dựng | Sản phẩm: | Truyền động quay thủy lực |
| Động cơ điều khiển: | Động cơ thủy lực | Sự bảo đảm: | 1 năm |
| Giấy chứng nhận: | ISO9001, CE | Cài đặt: | Theo thiết kế của khách hàng Vòng bi thủy lực Ip66 đính kèm Se9 cho máy quay có độ chính xác cao |
| Làm nổi bật: | Ổ trục quay tay IP66,Ổ trục quay thủy lực bọc kín,Ổ trục quay thủy lực IP66 |
||

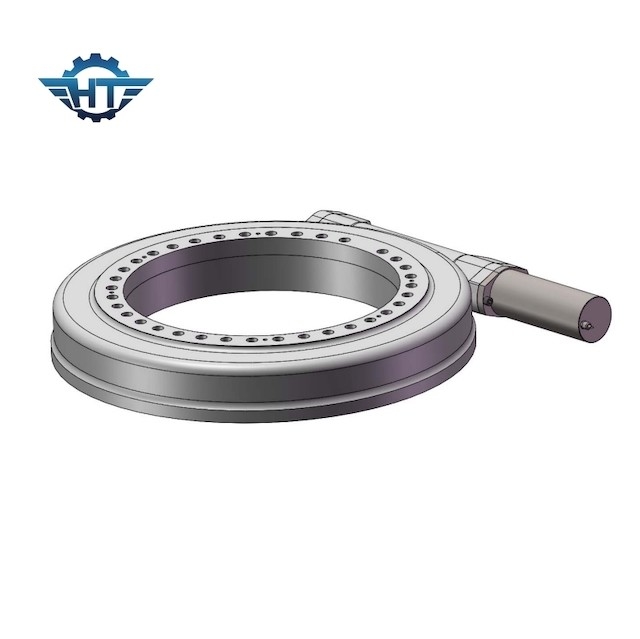

Vòng bi thủy lực Ip66 kèm theo Se9 cho máy quay có độ chính xác cao
Hệ thống truyền động quay vòng bằng thủy lực

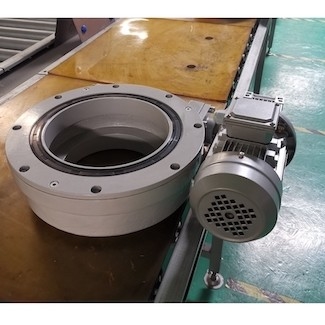

Bộ truyền động quay vòng là một hệ thống lắp ráp hoàn chỉnh có thể dễ dàng cài đặt và tích hợp vào các chương trình hệ thống hiện có.
Nó được bao gồm ổ trục quay dạng bi hoặc ổ trục quay hình trụ, con sâu, vỏ và các bộ phận khác có thể chịu mômen trục, xuyên tâm và lật cùng một lúc.Con sâu được dẫn động bởi một động cơ hoặc mô tơ thủy lực để dẫn động ổ trục quay để quay.Bề mặt của vỏ được phủ sơn phun và được bao bọc hoàn toàn bằng các vòng đệm để bảo vệ ổ quay khỏi bị nhiễm bẩn, hư hỏng và mất dầu mỡ.
Các thành phần này được lắp ráp với nhau để tránh việc khách hàng lắp đặt các thành phần phối ghép khác nhau, và chúng tôi cũng có thể cung cấp nhiều tiêu chuẩn kích thước khác nhau.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
WorkingTep (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Thuận lợi
Mô-đun hóa: Do sự tích hợp cao của cặp truyền động quay vòng, người dùng không phải mua và xử lý từng bộ phận của thiết bị quay một, điều này cũng làm giảm quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm ở một mức độ nhất định, do đó nâng cao năng suất lao động.
An toàn: Bánh răng sâu và ổ trục sâu (cặp truyền động quay vòng) có tính năng tự khóa ngược, có thể nhận ra tự khóa ngược, nghĩa là chỉ có sâu răng mới có thể dẫn động bánh răng sâu, nhưng sâu không thể được điều khiển bởi bánh răng sâu để di chuyển.Tính năng này làm cho bộ truyền động quay vòng được sử dụng rộng rãi trong việc nâng hạ, làm việc trên không và các thiết bị khác.Vừa nâng cao hàm lượng công nghệ của động cơ chính, vừa nâng cao đáng kể tính ổn định hoạt động của động cơ chính và hệ số an toàn khi vận hành.
Đơn giản hóa thiết kế của động cơ chính: So với bộ truyền bánh răng truyền thống, bộ truyền bánh răng sâu có thể thu được tỷ số giảm tương đối lớn.Trong một số trường hợp, các bộ phận giảm tốc có thể được bỏ qua cho động cơ chính, do đó giảm chi phí mua sắm cho khách hàng và giảm đáng kể tỷ lệ hỏng hóc.
Các ứng dụng
Tên khác của bộ truyền động quay: thiết bị truyền động quay, thiết bị bánh răng quay, bộ giảm tốc quay, thiết bị bàn xoay, bộ truyền động bánh răng sâu, cặp sâu tua bin, cặp bánh răng sâu, thiết bị tua bin, được sử dụng chủ yếu trong hàng không vũ trụ, cần trục tháp, máy xúc, máy xây dựng, hệ thống thu nhận vệ tinh, hệ thống theo dõi năng lượng mặt trời và nhiều ngành công nghiệp khác.Đặc biệt trong những năm gần đây, sự phát triển nhanh chóng của ngành sản xuất điện quang năng lượng mặt trời được ứng dụng rộng rãi.
