Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE9 | Giữ mô-men xoắn: | 30800 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 45000 Nm | Đầu ra mô-men xoắn: | 4400 Nm |
| Màu sắc: | như yêu cầu | Tải trục tĩnh: | 340 kN |
| Tải xuyên tâm tĩnh: | 130 kN | Điện áp động cơ: | 24V, 12V, 220V, 380V |
| Làm nổi bật: | Ổ trục quay Heliostat tập trung,Ổ trục quay IP66 sơn,ổ quay sâu Heliostat đậm đặc |
||

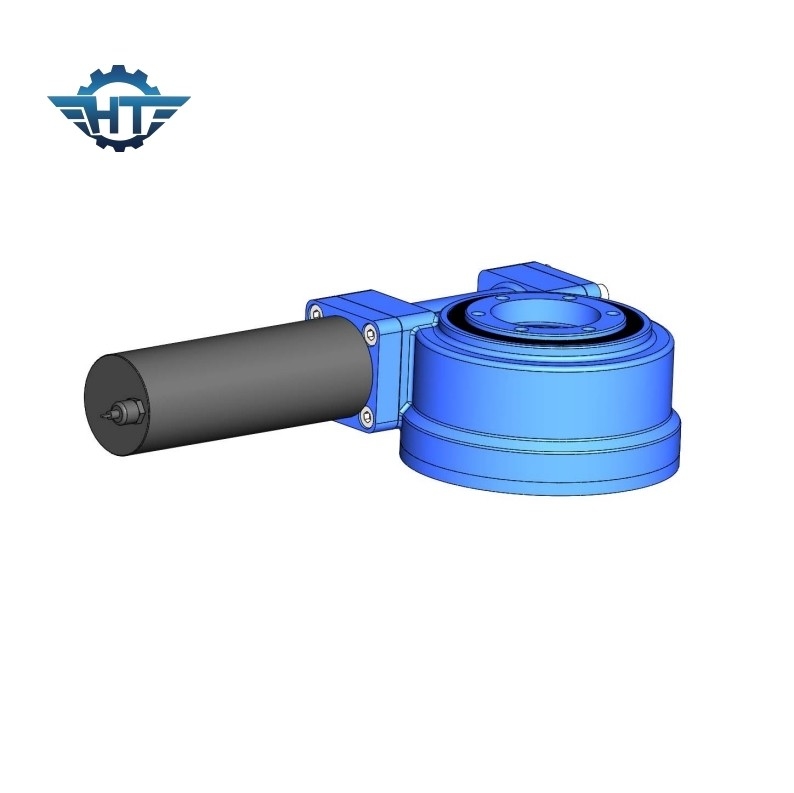

Theo dõi vòng bi ổ đĩa Sun Slew với sơn IP66 cho Heliostat tập trung
Double Enveloping Slew Drive
Truyền động quay vòng theo chu kỳ là một công nghệ truyền thống và trưởng thành, nhưng truyền động quay vòng là một cấu trúc tích hợp tương đối mới.Việc nâng cao độ tích hợp không chỉ mang lại nhiều thuận lợi trong ứng dụng mà còn tạo ra nhiều thuận tiện cho việc chế tạo và sử dụng.Cải thiện độ chính xác và độ bền của cấu trúc này và mở rộng hơn nữa lĩnh vực sử dụng của nó là những nhiệm vụ quan trọng đối với các nhà thiết kế, chế tạo và người sử dụng để không ngừng tìm tòi cải tiến và phát triển trong thực tế.
Các thông số kỹ thuật và kiểu máy của cặp truyền động quay vòng là khác nhau, chẳng hạn như SE / ZE / VE // ZSVE / ZSDE, v.v. 1 ", 3”, 5 ”, 7”, 9 ”, 12”, 14 ”, 17” , 21 ”, 25” và các thông số kỹ thuật khác. “SE” trong nhãn kiểu máy là viết tắt của: chữ viết tắt tiếng Anh của Slewing and Enclose Q370571775.
Bởi vì thành phần cốt lõi sử dụng ổ trục quay, nó có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng cùng một lúc.Cặp ổ quay dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ lớn hơn.Sản phẩm này có thể được sử dụng rộng rãi trong máy móc xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện làm việc trên không, hệ thống máy phát điện năng lượng mặt trời để tuần tra mặt trời, v.v.
Về cơ bản, ổ quay có thể được chia thành ổ quay ổ giun đơn và ổ quay ổ kép.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các lĩnh vực ứng dụng cho ổ trượt
Bánh răng côn và cơ cấu con sâu thường được sử dụng trong trường hợp hai trục so le nhau, tỷ số truyền lớn, công suất truyền không lớn, làm việc không liên tục.
Truyền động quay vòng có thể được áp dụng cho động cơ chính thực hiện chuyển động tròn, chẳng hạn như bàn xoay cần trục, máy quay và các máy khác thực hiện chuyển động tròn.Một khi sản phẩm được đưa vào sản xuất, nó có thể được sử dụng rộng rãi trong lĩnh vực máy móc xây dựng với các phương tiện làm việc trên không và cần cẩu xe tải, cũng như trong lĩnh vực năng lượng mới được thể hiện bằng sản xuất điện quang điện mặt trời và sản xuất điện gió. cũng như các lĩnh vực tự động hóa, chế tạo máy công cụ, thông tin liên lạc hàng không vũ trụ,… Có thể nói, tiềm năng thị trường của sản phẩm này là rất lớn.
Danh sách ứng dụng của cặp ổ quay: ổ quay kép cho máy xây dựng, ổ quay của cần cẩu gắn trên xe tải, ổ quay của xe tải hạng nặng, ổ quay của phương tiện làm việc trên không, ổ quay của toa xe lửa, ổ quay của hút nước thải xe tải, ổ quay của móng quay, ổ quay của xe kiểm tra cầu, ổ quay của dầm nâng đường sắt Trung Quốc, ổ quay của năng lượng gió, ổ quay của năng lượng mặt trời.
