Thông tin chi tiết sản phẩm:
|
| Thể loại: | Trục đơn | Điện áp động cơ: | 24 V |
|---|---|---|---|
| hội trường: | không bắt buộc | Cài đặt: | Ngang, dọc |
| Màu sắc: | Màu xám bạc | Vật chất: | Thép cường độ cao |
| Sự bảo đảm: | 10 năm | ||
| Làm nổi bật: | Bộ truyền động ổ trục quay SE1,Ổ trục ổ trục quay bằng thép nitride,Thép nitride ổ trượt nhỏ |
||

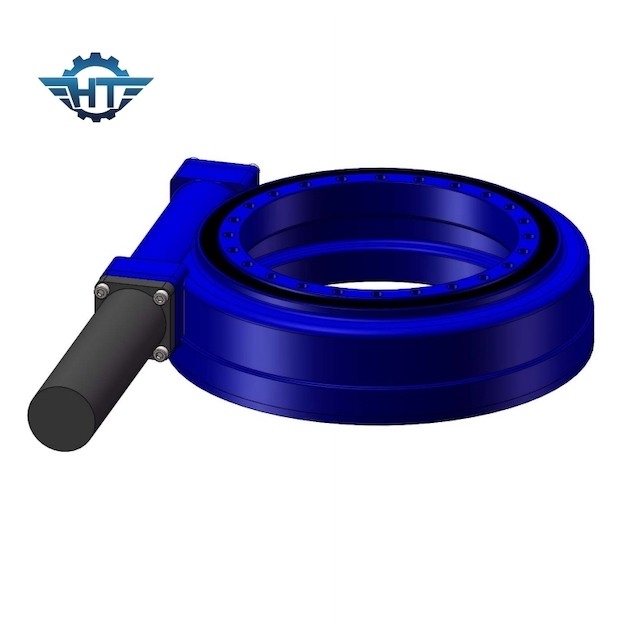

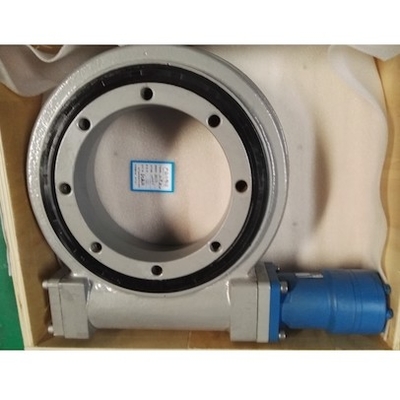

Bộ truyền động quay nhỏ SE1 sử dụng thép nitride cường độ cao cho hệ thống theo dõi năng lượng mặt trời
Ổ đĩa quay tay cường độ cao
Xử lý nhiệt của ổ trượt
Xử lý nhiệt đường rãnh: Các rãnh của ổ trục quay được làm nguội bề mặt và độ cứng làm nguội được đảm bảo ở HRC 55-62, có thể đạt được độ sâu đủ của lớp cứng.
Nhiệt luyện bánh răng: Do cần truyền lực nên một trong các vòng quay thường có răng.Trạng thái nhiệt luyện của bánh răng nói chung là thường hóa hoặc tôi luyện.Bề mặt răng cũng có thể được tôi theo yêu cầu của người sử dụng.Độ cứng dập tắt là từ 50 đến 60 HRC và có thể đảm bảo đủ độ sâu.Làm nguội bánh răng có thể được chia thành làm nguội toàn bộ răng và làm cứng cảm ứng một răng tùy thuộc vào ứng dụng.Làm cứng cảm ứng một răng có thể được chia thành dập tắt chân răng trên bề mặt răng và dập tắt bề mặt răng.
Xử lý nhiệt của ổ trục quay nhỏ Xử lý nhiệt đường rãnh: Các rãnh của ổ trục quay được làm nguội bề mặt và độ cứng dập tắt được đảm bảo ở HRC 55-62, có thể đạt đủ độ sâu của lớp cứng.
Thông số kỹ thuật của ổ quay SE1
| SE1 Slew Drive | Dữ liệu động cơ | ||
| Mô-men xoắn định mức | 384 Nm | Điện áp định mức | 24 VDC |
| Tốc độ định mức | 0,06 vòng / phút | Đánh giá hiện tại | <8 A |
| Đầu ra tối đa | Mô-men xoắn (3 giây) 460 Nm | Công suất ra | 25 W |
| Tỉ lệ | 32: 1 | Tốc độ định mức | 2 vòng / phút |
| Nhiệt độ | -30 ℃ ~ 80 ℃ | Chiều dài dây | 1 MÉT |
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Ứng dụng đơn trục phẳng
Khung theo dõi trục đơn phẳng là một dạng khung theo dõi với sự sắp xếp theo hướng bắc nam và theo dõi đông tây.Theo thuật toán thiên văn, động cơ truyền động giá đỡ để làm cho mô-đun theo dõi góc phương vị của mặt trời, tăng thành phần trực tiếp của ánh sáng mặt trời trên bề mặt của mô-đun quang điện, và sau đó tăng sản lượng điện.
