Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE9 | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Ứng dụng: | Máy xây dựng | Thể loại: | Truyền động quay thủy lực |
| Động cơ điều khiển: | Động cơ thủy lực | Sự bảo đảm: | 12 tháng |
| Chứng chỉ: | ISO9001, CE | Cài đặt: | Theo thiết kế của khách hàng |
| Làm nổi bật: | Truyền động quay tay thủy lực IP66,Truyền động quay tay thủy lực Moment nghiêng lớn,Truyền động quay vòng năng lượng mặt trời Moment nghiêng lớn |
||

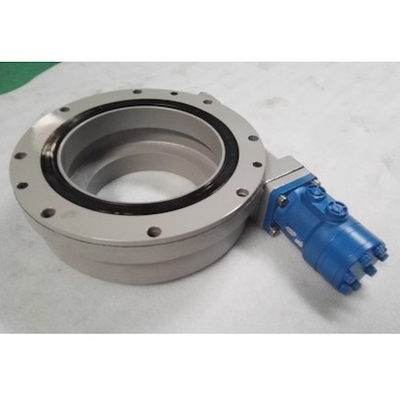

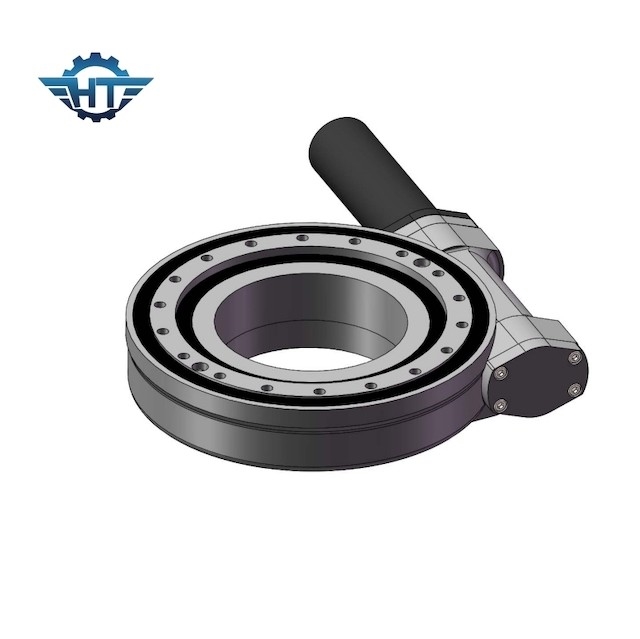

Ổ đĩa quay thủy lực IP66, Moment nghiêng lớn cho máy xây dựng hiện trường mở
Bộ truyền động thủy lực
Truyền động quay vòng là một cơ cấu truyền động giảm tốc quay vòng theo chu vi tích hợp một nguồn năng lượng truyền động.Nó sử dụng một ổ trục quay như một bộ truyền động và một phần đính kèm cơ chế.và vỏ, và vòng còn lại được sử dụng như một bộ truyền động và cơ sở kết nối cho bộ phận làm việc được dẫn động, do đó bản thân ổ trục quay là một kết nối quay vòng tròn đầy đủ và nguồn điện truyền động và bộ truyền động chính hoạt động hiệu quả Cấu hình Đây là một cơ cấu truyền động giảm tốc đa năng tích hợp các chức năng quay, giảm tốc và dẫn động, đồng thời có cấu trúc đơn giản, thuận tiện trong chế tạo và bảo dưỡng.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Nhận xét:
1. Động cơ điện hoặc động cơ thủy lực là phụ kiện tùy chọn, người dùng có thể lựa chọn tùy theo nhu cầu của mình.
2. Do số lượng lớn các mẫu sản phẩm, xin vui lòng liên hệ với chúng tôi qua điện thoại để có bản vẽ chi tiết hơn.
3. Xử lý tùy chỉnh chuyên nghiệp các ổ quay phi tiêu chuẩn khác nhau theo nhu cầu của người dùng.
4. Nếu bạn gặp sự cố trong quá trình lựa chọn và sử dụng sản phẩm, vui lòng liên hệ với chúng tôi qua email hoặc điện thoại.
Các ứng dụng
Truyền động quay được sử dụng khi một bộ phận kết cấu trong máy cần quay dọc theo một trục cố định theo hướng ngược lại với trục kia, đồng thời đảm bảo mối liên kết dọc trục và hướng tâm giữa hai bộ phận.
Truyền động quay được sử dụng rộng rãi, chủ yếu nhưng không giới hạn trong cơ khí, máy xúc, hệ thống ăng ten, công nghiệp thiết bị y tế, quân sự, công nghệ ngoài khơi, cần trục cảng trong phương tiện giao thông đường sắt, cần trục boong tàu, cần trục xe tải và cần trục xây dựng.Kính thiên văn, máy khoan đường hầm, tuabin gió, nhà máy điện mặt trời và xe kéo cũng như trong lĩnh vực hàng không và vũ trụ.
