Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 61: 1 | Thể loại: | Kèm |
|---|---|---|---|
| Ứng dụng: | Máy xây dựng | Động cơ: | Động cơ thủy lực, động cơ điện |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Cài đặt: | Ngang, dọc |
| Làm nổi bật: | Bộ truyền động ổ trục quay SE9,Bộ truyền động quay dọc cho thang máy ô tô,bộ truyền động quay vòng SE9 cho hệ thống theo dõi năng lượng mặt trời |
||
Worm Gear SE9 Truyền động quay cho thiết bị công cụ dầu và thang máy ô tô

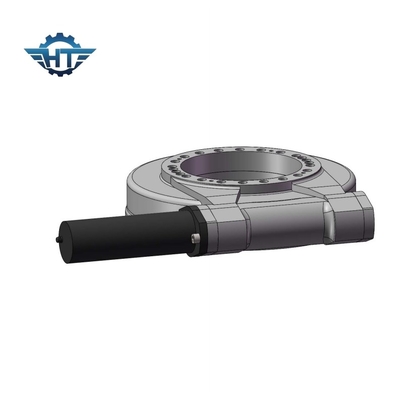

Worm Gear SE9 Slewing Drive
Sâu đồng hồ cát
Bộ truyền động quay vòng của chúng tôi đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn.
Chức năng
Bộ truyền động thanh trượt hoạt động với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò truyền động cho bánh răng, nói chung, trục được dẫn động bằng động cơ bánh răng điện.
Tỉ số truyền
Chuyển động quay của con sâu nằm ngang làm quay một bánh răng một góc vuông góc với trục vít me.Sự kết hợp này làm giảm tốc độ của bộ phận dẫn động và cũng nhân mô-men xoắn của nó;tăng tỷ lệ thuận khi tốc độ giảm. Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ của số lượng ren trên trục sâu với số răng trong bánh răng sâu hoặc bánh răng.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Ứng dụng của pháo sương mù
Còn được gọi là xe pháo phun sương bảo vệ môi trường, "tạo tác giảm khói mù", v.v., nước được phân tử mịn thành các hạt sương nước (50 ~ 200 micron) có kích thước như hạt bụi thông qua áp suất cao và được phun ra từ ống dẫn khí hình quả pháo , với gió mạnh và tầm xa.Phạm vi hoạt động rộng, bụi ngưng tụ và lắng đọng tiếp xúc với các hạt sương nước trong không khí, từ đó đạt được mục đích khử bụi và lọc sạch không khí.
Ứng dụng của giàn khoan đào thủy lực khai thác
Máy khoan đá đào là loại máy khoan đá di động được trang bị nhiều (hoặc một) máy khoan đá thủy lực trên khung máy, còn được gọi là máy khoan đá hoặc máy khoan.Máy khoan có thể được định vị chính xác và có thể khoan các lỗ nổ sâu và có đường kính lớn bằng cần khoan, đồng thời cung cấp lực đẩy trục tốt.Đồng thời, một người có thể vận hành nhiều mũi khoan đá trên xe đẩy, và thậm chí có thể vận hành từ xa cách xa bề mặt làm việc.Đây là loại máy khoan đá đào có mức độ cơ giới hóa cao trong thi công đào mỏ, có thể nâng cao hiệu quả khoan đá, tiết kiệm sức lao động, cải thiện điều kiện lao động, giảm thiểu công nhân vận hành dưới lòng đất.
