Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 57: 1 | Hiệu quả: | 40% |
|---|---|---|---|
| Thể loại: | Kèm | Ứng dụng: | Máy xây dựng |
| Dịch vụ OEM: | Có sẵn | Tài xế: | Động cơ thủy lực |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Bộ tập trung máng có Bộ truyền động quay kín,Bộ truyền động có cánh kèm theo 2000NM,Bộ truyền động theo dõi năng lượng mặt trời của Bộ tập trung dạng máng |
||

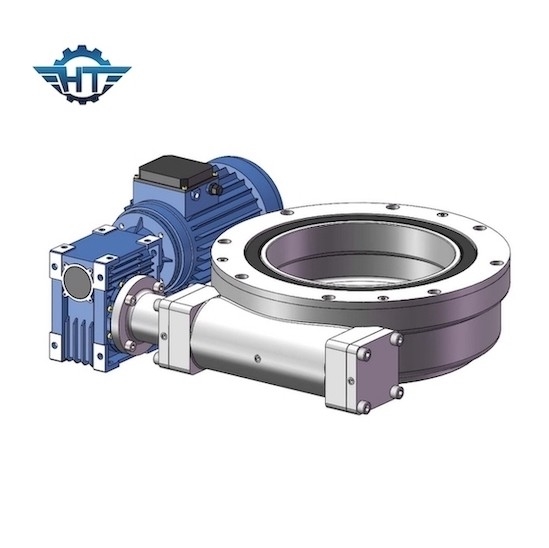

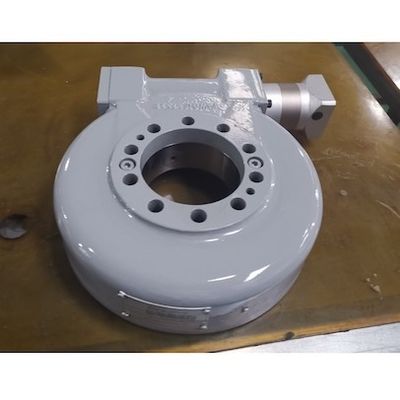

Bộ truyền động kiểu dáng kín SE7, hiệu suất truyền 40% cho bộ tập trung máng
Bộ truyền động tập trung dạng máng
Hệ thống phát nhiệt điện dạng máng đề cập đến hệ thống sử dụng gương phản xạ hình parabol dạng máng để tập trung ánh sáng mặt trời vào bộ thu nhiệt để đốt nóng môi chất truyền nhiệt, tạo ra hơi nước trong bộ trao đổi nhiệt và đẩy tua bin hơi dẫn động máy phát điện để tạo ra điện.Đây là hệ thống phát điện phù hợp nhất trong sản xuất nhiệt điện mặt trời.
Bộ truyền động quay vòng là một sản phẩm giảm tốc quay vòng đặc biệt có nguồn gốc từ sản phẩm vòng bi quay vòng có tích hợp cao, tỷ lệ giảm lớn, cấu trúc đơn giản, sử dụng và bảo dưỡng thuận tiện.Vòng trong và vòng ngoài tương ứng nhận ra đầu vào và đầu ra của lực truyền động, do đó ổ quay không chỉ có thể thực hiện chuyển động quay 360 độ không ngừng mà còn lắp đặt nguồn động lực trên cơ sở khung ổ trục quay cùng một lúc , do đó, hiệu suất truyền động của nó cao, nó là một cơ khí A bổ sung mới cho họ truyền động.Và vì bản chất nó là một hộp giảm tốc nên nó còn có thể được gọi là hộp giảm tốc quay, hộp giảm tốc mâm quay hay mâm đĩa quay truyền động.
Bộ truyền động quay là bộ phận quan trọng trong việc thu nhiệt nhiều nhất từ mặt trời cho hệ thống tập trung máng.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các tính năng chính
1. Lực truyền lớn và kết cấu nhỏ gọn.
2. Các bề mặt răng chia lưới tiếp xúc thẳng hàng và khả năng chịu lực của chúng lớn hơn
3. Ổ sâu là ổ chia lưới răng, ổ chạy ổn định và tiếng ồn nhỏ.
4. Nó có đặc tính tự khóa, và đặc tính tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.
Các ứng dụng
Thiết bị truyền động quay vòng được sử dụng trong hệ thống CSP tháp để điều khiển heliostat "đuổi theo mặt trời".Hệ thống truyền động quay vòng của Hangtuo Machinery áp dụng công nghệ mới, có thể giúp chủ sở hữu giảm tổng chi phí vòng đời của các sản phẩm truyền động quay vòng một cách hiệu quả, do đó cải thiện đáng kể tỷ lệ hoàn vốn đầu tư của các nhà máy CSP.
