Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE12 | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Ứng dụng: | Ăng-ten | Nguồn gốc: | Thường Châu, Trung Quốc |
| Động cơ: | Động cơ bước 24V, 48V | Sự bảo đảm: | 5 ~ 10 năm |
| Giấy chứng nhận: | ISO9001, CE | Cài đặt: | Ngang, dọc |
| Làm nổi bật: | Ổ trục ổ trục quay ăng-ten,Ổ trục ổ trục quay được lắp đặt theo chiều ngang,Vòng quay bánh răng sâu ăng-ten |
||

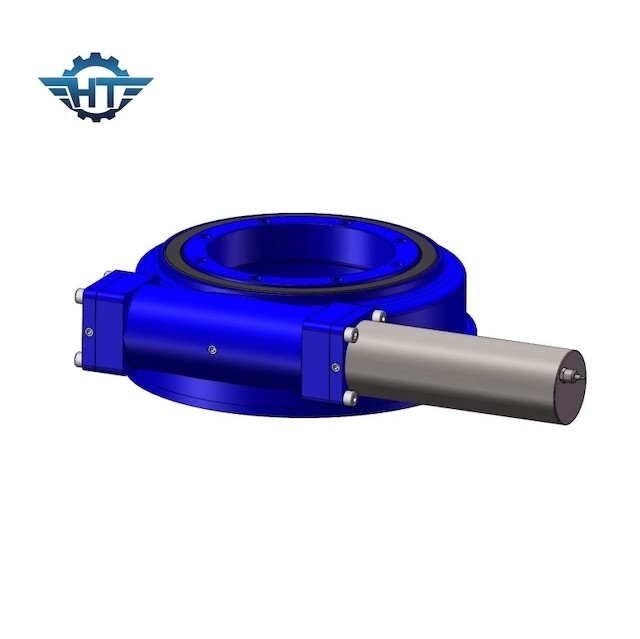

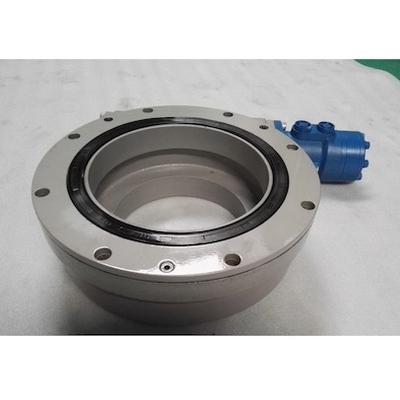

Được lắp đặt theo chiều ngang SE12 78: 1 Vòng bi quay với động cơ bước 12V cho ăng ten
Antenna Slewing Bearing
Đĩa vệ tinh, thường được gọi là vạc, là một paraboloid kim loại phản xạ tín hiệu vệ tinh vào nguồn cấp dữ liệu và bộ thu sóng đặt tại tiêu điểm.Vai trò của đĩa vệ tinh là thu tín hiệu yếu từ vệ tinh và loại bỏ càng nhiều nhiễu càng tốt.Hầu hết các ăng-ten thường là hình parabol, và cũng có một số ăng-ten đa tiêu cự là sự kết hợp của hình cầu và hình parabol.Tín hiệu vệ tinh được tập trung tại tiêu điểm của nó sau khi bị phản xạ bởi ăng ten parabol.
Cấu trúc bánh răng giun bao quanh ổ quay nhà là một lựa chọn phù hợp trong việc áp dụng trong ăng-ten để đáp ứng các yêu cầu củacaođộ chính xác, khả năng chống ăn mòn bề mặt, khả năng chống gió mạnh, hiệu quả cao, độ lợi cao và độ bền.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Thuận lợi
Sử dụng vật liệu đáp ứng yêu cầu tuổi thọ 25 năm
Nó có thời điểm giữ và thời điểm lật ngược tuyệt vời để đảm bảo tải trọng "đứng yên" trong điều kiện tốc độ gió thấp hơn cấp 7, theo dõi chính xác mặt trời và đảm bảo sử dụng hiệu quả nguồn ánh sáng;
Với bánh răng sâu hiệu quả cao và cấu trúc khe hở có thể điều chỉnh sâu, nó có thể đạt được độ chính xác cực cao nhỏ hơn hoặc bằng 0,5 độ
Nghiên cứu độc lập phát triển và sản xuất bộ giảm tốc hành tinh, rút ngắn chu kỳ sản xuất sản phẩm
Thiết kế bảo vệ đầy đủ, tuổi thọ có thể đạt 30 năm trong điều kiện thời tiết khắc nghiệt như nhiệt độ cao 120 ℃,
-40 ℃ nhiệt độ thấp, bão cát, mưa, v.v.
Hangtuo Machinery sẽ tiếp tục phát triển và đổi mới, cung cấp cho khách hàng nhiều dịch vụ hơn, và thúc đẩy tiến bộ công nghệ trong ngành.
