Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 5 inch | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Thể loại: | Mô hình SE |
| Ứng dụng: | Công cụ theo dõi đơn xiên | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Tài xế: | Động cơ bánh răng 24V, 12V |
| Làm nổi bật: | Hệ thống theo dõi xiên Hệ thống truyền động trục sâu,bộ truyền động trục xoắn 800 Nm SE5,800 Nm Hệ thống truyền động sâu thủy lực |
||

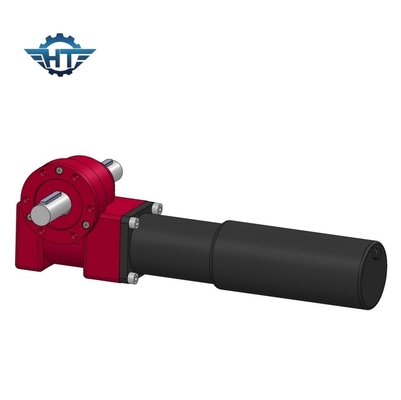

SE 5 inch Hộp số ổ trục ngang cho hệ thống theo dõi trục đơn
Vòng bi quay ngang
Đối với thành phần cốt lõi sử dụng vòng bi quay, nó có thể chịu được lực dọc trục, lực hướng tâm và mô-men xoắn nghiêng cùng một lúc.Ổ quay dễ cài đặt, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ lớn hơn.Sản phẩm có thể được sử dụng rộng rãi trong các phương tiện vận tải phẳng hạng nặng, cần cẩu container, với cần trục ô tô, phương tiện bay trên không, hệ thống máy phát điện năng lượng mặt trời như máy móc xây dựng và các lĩnh vực năng lượng mới.
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng |
204 |
Các ứng dụng
Giá đỡ theo dõi trục đơn phẳng
Dấu ngoặc theo dõi trục đơn phẳng đề cập đến dấu ngoặc theo dõi chuyển động quay của mặt trời quanh trục nằm ngang.Trục hoành này có thể theo hướng bắc nam hoặc hướng đông tây.Việc phát điện theo hướng bắc nam cao hơn, do đó trục của khung theo dõi trục đơn phẳng Nói chung là theo hướng bắc nam.
Dấu ngoặc theo dõi đơn trục xiên
Khung theo dõi trục đơn nghiêng đề cập đến khung quay và theo dõi mặt trời quanh trục nghiêng theo hướng bắc nam.Ở vĩ độ trung bình và cao, so với hệ thống theo dõi trục đơn phẳng, khả năng phát điện của hệ thống theo dõi trục đơn nghiêng đã được cải thiện rất nhiều.Tất nhiên, vì trục quay nghiêng nên giá thành của khung theo dõi đơn trục nghiêng cũng cao hơn so với khung theo dõi đơn trục phẳng.
Dấu ngoặc theo dõi trục đơn phương vị
Khung theo dõi trục đơn phương vị có thể được coi là một khung cố định được lắp đặt trên một đế quay.Khi dấu ngoặc này đang theo dõi, góc giữa mảng hình vuông và mặt phẳng ngang không thay đổi, nhưng góc phương vị của mảng hình vuông thay đổi.
Khung theo dõi trục kép
Giá đỡ theo dõi trục kép có thể được coi là một giá đỡ có thể điều chỉnh độ nghiêng tự động được gắn trên một đế xoay.Cái gọi là trục kép có nghĩa là giá đỡ có thể quay dọc theo hai trục độc lập.Nói chung, một trục cho phép góc phương vị của giá đỡ quay tự do và trục còn lại cho phép góc nghiêng của giá đỡ quay tự do.Bằng cách này, khung theo dõi trục kép luôn có thể duy trì vuông góc với tia sáng mặt trời, đây là công suất tạo ra năng lượng cao nhất trong số tất cả các khung theo dõi.
