Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Động cơ: | Động cơ điện |
| Thể loại: | Gắn dọc | Ứng dụng: | Hệ thống theo dõi trục đơn phẳng |
| Precison: | 0,15 độ | Dịch vụ OEM: | Có sẵn |
| Làm nổi bật: | Bộ truyền động quay trục đơn OEM,Bộ truyền động quay dọc động cơ điện,Bộ truyền động quay vòng động cơ OEM |
||

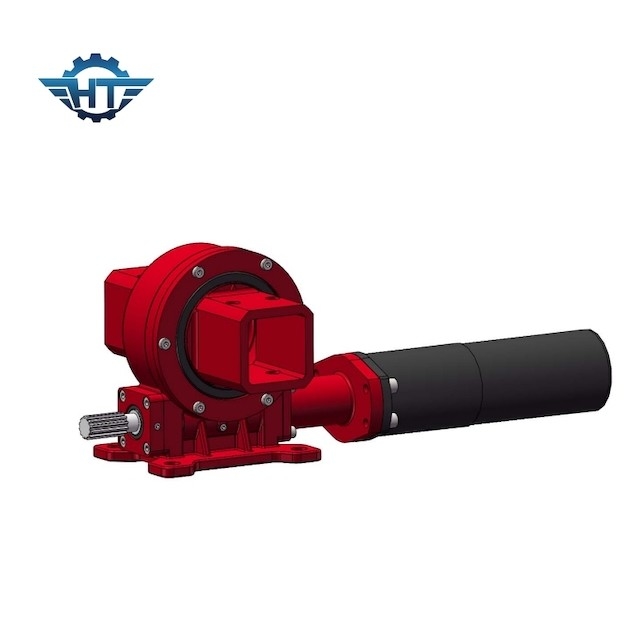

VE9 Ổ đĩa quay tay gắn dọc cho hệ thống theo dõi trục đơn phẳng tại trường mở
Mô tả ổ đĩa quay kèm theo
Các ổ đĩa quay vòng kèm theo có thể được phân chia theo độ chính xác khác nhau: loại phản ứng dữ dội bình thường, loại phản ứng dữ dội nhỏ.Nó cũng có thể được chia theo các phương pháp lắp: kiểu dọc, kiểu trục kép.Truyền động quay dựa trên bánh răng sâu tự khóa với mômen nghiêng mạnh và chức năng tự khóa tĩnh.Tiếp điểm nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
| Người mẫu: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Thương hiệu | HANGTUO | Thể loại | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 2250 Nm |
| Mô-men xoắn nghiêng | 16 KN.m | Giữ mô-men xoắn | 80 KN.m |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Xếp hạng xuyên tâm động | 65 KN |
| Tỉ số truyền | 61: 1 | Hiệu quả | 40% |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Theo dõi trục kép
Theo dõi trục kép, với hai trục di chuyển cùng lúc, có thể đạt được với hai ổ quay ngang hoặc một ổ quay ngang dọc để đạt được theo dõi, có thể đảm bảo rằng bảng điều khiển năng lượng mặt trời luôn vuông góc với tia sáng mặt trời, vì vậy Theo dõi trục kép cải thiện hiệu quả của việc phát điện mặt trời.Nó có thể được tăng lên 35% -45%.
