Thông tin chi tiết sản phẩm:
|
| Kiểu truyền động quay: | Anti Backlash Worm Gear | Vật liệu giun: | 42CrMo / 50 triệu |
|---|---|---|---|
| Ứng dụng: | Bảng điều khiển PV Máy theo dõi năng lượng mặt trời một trục | Kích cỡ: | 3 inch đến 25 inch |
| Field Life: | 30 năm | Màu sắc: | Khách hàng yêu cầu |
| Động cơ: | 24V / 12V / 48VDC | Sự bảo trì: | Rảnh rỗi |
| Làm nổi bật: | VE5 Double Enveloped Solar Slew Drive,48V 42CrMo Solar Slew Drive,48V 42CrMo Worm Gear Slew Drive |
||

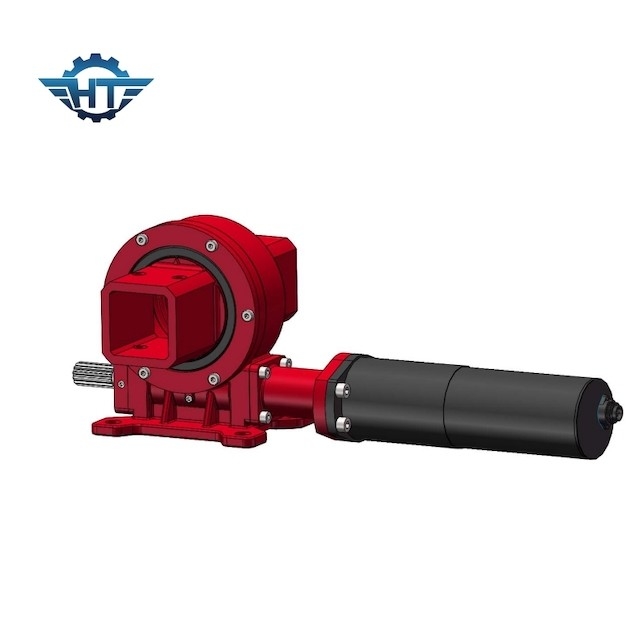

VE5 Double Enveloped Worm Gear Slewing Drive for PV Panel Máy theo dõi năng lượng mặt trời một trục
Mô tả ổ đĩa kiểu quấn điện phong bì
Bộ truyền động quay vòng điện bao bọc chủ yếu được thiết kế và sử dụng trong trackin của trạm điện quang điện.chẳng hạn như hệ thống theo dõi trục đơn nằm ngang, hệ thống theo dõi liên kết lớn, hệ thống theo dõi liên kết trục đơn xiên, hệ thống theo dõi trục đơn xiên và hệ thống theo dõi trục kép.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
1. Liên kết trục đơn phẳng
Thích hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Liên kết trục đơn xiên
Thích hợp với vĩ độ trung bình đến cao, mặt đất cần bằng phẳng.
3. Đơn vị trục đơn xiên
Phù hợp với vĩ độ trung bình đến cao.
4. Hệ thống theo dõi năng lượng mặt trời trục kép
Theo dõi trục kép
Theo dõi trục kép, với hai trục quay di chuyển cùng lúc, có thể đảm bảo rằng bảng điều khiển năng lượng mặt trời luôn vuông góc với tia nắng mặt trời, do đó, theo dõi trục kép cải thiện hiệu quả của việc phát điện mặt trời.
