Thông tin chi tiết sản phẩm:
|
| Thể loại: | Bánh răng giun đơn | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi trục đơn nằm ngang | Field Life: | 30 năm |
| Màu sắc: | như yêu cầu | Kích cỡ: | 3 inch đến 25 inch |
| Cung cấp động cơ: | 24 v, 12 v, 48 v | Đặc trưng: | Tuổi thọ cao, tự khóa |
| Làm nổi bật: | Ổ trục quay chống phản ứng ngược,Ổ trục quay 48V,Ổ đĩa năng lượng mặt trời chống phản ứng ngược |
||

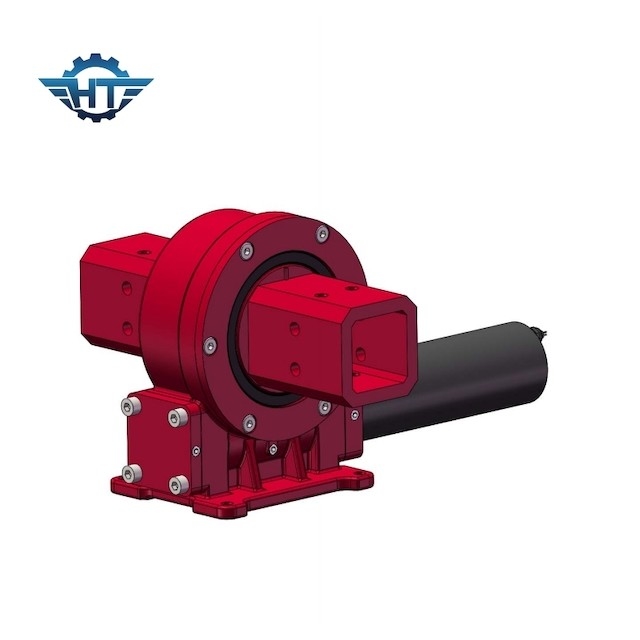

VE5 Có phản ứng dữ dội nhỏ Bộ truyền động quay vòng kèm theo cho hệ thống theo dõi trục đơn nằm ngang
Mô tả ổ Worm Gears Slewing Drive
Slew Drive, thường được gọi là ổ sâu, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm bánh răng, ổ sâu, đế, tấm trên và vỏ hoàn toàn được bao bọc.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc động cơ điện 12V / 24V / 48V, hộp số hành tinh.Là một thành phần quan trọng của hệ thống theo dõi, bộ giảm tốc quay vòng được gọi là "trái tim" của hệ thống theo dõi và hiệu suất sản phẩm của nó ảnh hưởng trực tiếp đến độ chính xác của hệ thống theo dõi.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Đặc trưng
Độ chính xác đáng tin cậy với sâu bao bọc hình xuyến, cũng có nhiều tính năng và ưu điểm
Được thiết kế cho các máy theo dõi năng lượng mặt trời trục đơn và các ứng dụng yêu cầu đầu ra trục ngang
Sử dụng nguyên lý ổ trục quay
Xoay ± 60 °
Bộ bánh răng tự khóa
Mô-men xoắn đầu vào, mô-men xoắn đầu ra và cài đặt có thể được tùy chỉnh
Tùy chọn động cơ
Các ứng dụng
Bánh răng sâu và bộ truyền động trục sâu có đặc điểm là tự khóa ngược, có thể nhận ra hiện tượng tự khóa ngược, tức là chỉ có sâu răng mới có thể dẫn động bánh răng sâu, nhưng bánh răng sâu không thể được dẫn động bởi bánh răng sâu để di chuyển.Khi góc dẫn của sâu răng nhỏ hơn góc ma sát tương đương giữa các răng của bánh răng chia lưới, cơ cấu có đặc tính tự khóa và có thể đạt được tính năng tự khóa ngược, tức là chỉ có sâu răng mới có thể dẫn động bánh răng sâu. không thể được điều khiển bởi bánh xe con sâu.Chẳng hạn như cơ chế sâu tự khóa được sử dụng trong máy móc hạng nặng, khả năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.Tính năng này làm cho thiết bị truyền động quay vòng được sử dụng rộng rãi trong việc nâng hạ, làm việc trên không và các thiết bị khác.Vừa nâng cao hàm lượng công nghệ của động cơ chính, vừa nâng cao đáng kể độ ổn định hoạt động và hệ số an toàn của động cơ chính.Nó là một hiện thân quan trọng của ứng dụng xây dựng an toàn của thiết bị cơ khí.
