| Tên thương hiệu: | HT |
| Số mô hình: | VE10 |
| MOQ: | 1 máy tính |
| Giá: | 145~226 USD/PC |
| Thời gian giao hàng: | 15 ~ 30 ngày |

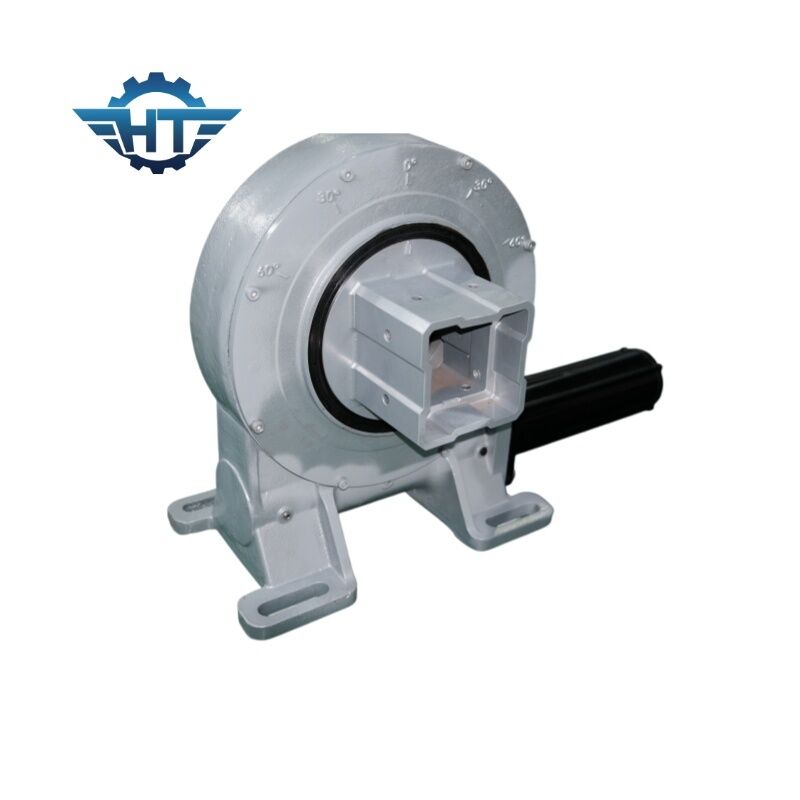

VE10 Động cơ xoay tròn khép lại phản ứng nhỏ cho các hệ thống theo dõi trục đơn ngang
Ống răng Worm Động cơ quay mô tả
Một Slew Drive, thường được gọi là động cơ giun, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm bánh răng, giun, cơ sở, tấm trên cùng và lồng hoàn toàn.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc 12V / 24V / 48V điệnLà một thành phần quan trọng của hệ thống theo dõi, máy giảm tốc xoay được gọi là "trái tim" của hệ thống theo dõi,và hiệu suất sản phẩm của nó trực tiếp ảnh hưởng đến độ chính xác của hệ thống theo dõi.
Các thông số hiệu suất của VE
| Các thông số hiệu suất của VE | ||||||||||||
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Đặc điểm
Độ chính xác đáng tin cậy với giun bao bọc hình tròn, cũng có nhiều tính năng và lợi thế
Được thiết kế cho các thiết bị theo dõi năng lượng mặt trời trục đơn và các ứng dụng yêu cầu đầu ra trục ngang
Sử dụng nguyên tắc vòng bi xoay
Chuyển vòng ± 60°
Bộ thiết bị tự khóa
Mô-men xoắn đầu vào, mô-men xoắn đầu ra và lắp đặt có thể được tùy chỉnh
Tùy chọn động cơ
Ứng dụng
Các bánh xe giun và ổ giun có đặc điểm tự khóa ngược, có thể nhận ra tự khóa ngược, nghĩa là chỉ có con giun có thể lái bánh xe giun,nhưng con giun không thể được thúc đẩy bởi các thiết bị giun để di chuyểnKhi góc dẫn của giun nhỏ hơn góc ma sát tương đương giữa răng bánh răng lưới, cơ chế có tính chất tự khóa và có thể đạt được tự khóa ngược, tức làChỉ có giun mới có thể lái bánh xe giunGiống như cơ chế tự khóa giun được sử dụng trong máy móc nặng, tự khóa ngược của nó có thể đóng một vai trò trong bảo vệ an toàn.Tính năng này làm cho thiết bị động cơ xoay được sử dụng rộng rãi trong nângTrong khi cải thiện nội dung công nghệ của động cơ chính, nó cũng cải thiện đáng kể sự ổn định hoạt động và yếu tố an toàn của động cơ chính.Nó là một hình thức thực hiện quan trọng của ứng dụng xây dựng an toàn của thiết bị cơ khí.
