Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | Hệ thống lắp đặt máy theo dõi tấm pin mặt trời | Màu sắc: | theo yêu cầu |
|---|---|---|---|
| cuộc sống thực địa: | 30 năm | Thời gian dẫn đầu: | 3~45 ngày |
| Loại động cơ: | Động cơ điện | Bảo vệ: | IP66, đóng kín |
| Quảng sản xuất: | 94*94 mm | Hiệu quả truyền dẫn: | 40% |
| Làm nổi bật: | Hệ thống lắp đặt Động cơ xoay điện,Động cơ xoay điện trục đơn,Máy theo dõi tấm pin mặt trời |
||

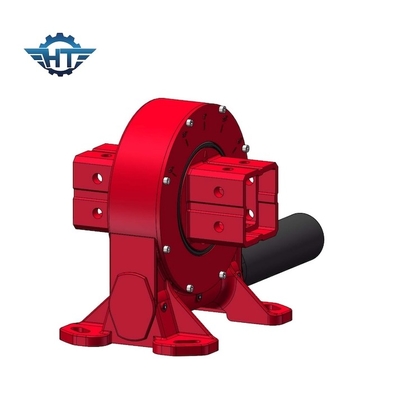

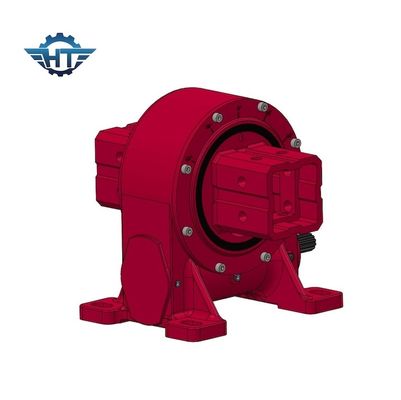

VE9 Động cơ xoay điện cho hệ thống lắp đặt theo dõi tấm pin mặt trời trục đơn
Mô tả động cơ xoay Worm Gear
Các thiết bị giun và giun có trục thẳng đứng, và khi giun được xoay, nó tham gia với răng của thiết bị giun, khiến nó quay.Các góc của răng xoắn ốc trên giun tạo ra một hành động trượtTỷ lệ giảm được xác định bởi số lượng răng trên bánh răng giun và số lượng sợi trên giun.
Các bánh răng giun được sử dụng rộng rãi trong các ứng dụng khác nhau do các đặc điểm độc đáo của chúng. Một số lợi thế của bánh răng giun bao gồm:
Giảm tốc độ cao: Các bánh răng giun cung cấp tỷ lệ giảm tốc độ cao, cho phép giảm tốc độ đáng kể giữa trục đầu vào và đầu ra.Điều này làm cho chúng phù hợp cho các ứng dụng mà mô-men xoắn cao và tốc độ thấp được yêu cầu.
Thiết kế nhỏ gọn: Bản chất nhỏ gọn của bánh răng giun làm cho chúng lý tưởng cho các ứng dụng có không gian hạn chế.
Tính năng tự khóa: Các bánh răng giun có tính năng tự khóa, có nghĩa là bánh răng giun không thể dễ dàng lái giun.Đặc điểm này làm cho bánh răng giun hữu ích trong các ứng dụng cần thiết để duy trì vị trí hoặc ngăn chặn lái xe ngược.
Chống tải cú sốc cao: Các bánh răng giun có khả năng xử lý tải cú sốc cao do khu vực tiếp xúc lớn giữa răng giun và răng giun giun.Điều này làm cho chúng phù hợp với các ứng dụng nặng.
Các thông số về hiệu suất động cơ xoay theo kiểu VE
| Các thông số hiệu suất của VE | ||||||||||||
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Ứng dụng
Động cơ xoay bánh răng giun là các thiết bị cơ học được sử dụng để cung cấp chuyển động xoay trong các ứng dụng khác nhau. Chúng bao gồm một vít giun và một bánh giun,làm việc cùng nhau để tạo ra mô-men xoắn và điều khiển sự xoay của thành phần được thúc đẩyThiết kế độc đáo của bánh răng giun cho phép tỷ lệ bánh răng cao và khả năng tự khóa, làm cho chúng phù hợp với một số ứng dụng.Dưới đây là một số ứng dụng phổ biến của động cơ xoay bánh răng giun:
Hệ thống theo dõi năng lượng mặt trời: Động cơ xoay bánh răng giun được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời, chẳng hạn như tấm pin mặt trời hoặc nồng độ mặt trời.Những động cơ này cho phép các tấm pin mặt trời hoặc gương theo dõi chuyển động của mặt trờiTính năng tự khóa của bánh răng giun giúp duy trì vị trí của các tấm mặc dù các lực bên ngoài và tải gió.
Xây dựng và thiết bị hạng nặng: Máy đẩy xoay bánh răng giun tìm thấy các ứng dụng trong máy móc xây dựng và thiết bị hạng nặng. Chúng thường được sử dụng trong cần cẩu, máy đào và nền tảng làm việc trên không,nơi chúng tạo điều kiện cho sự xoay tròn trơn tru và được kiểm soát của boom hoặc jibTỷ lệ bánh răng cao của bánh răng giun cho phép định vị chính xác và nâng tải nặng.
Máy quay công nghiệp: Máy chuyển động xoay giày giun được sử dụng trong máy quay công nghiệp, được sử dụng để xoay các vật thể lớn và nặng.và các hệ thống xử lý vật liệu khi cần phải xoay các mảnh hoặc sản phẩm để chế biến, kiểm tra, hoặc chuyển giữa các trạm khác nhau.
Robot và tự động hóa: Máy di chuyển bánh răng giun có vai trò quan trọng trong các ứng dụng robot khác nhau.cho phép chuyển động chính xác và được kiểm soátCác ổ này cũng được sử dụng trong các hệ thống vận chuyển tự động, nơi chúng tạo điều kiện cho việc di chuyển hàng hóa và vật liệu dọc theo dây chuyền sản xuất.
Ống xoáy gió: Động cơ xoay bánh răng giun được sử dụng trong hệ thống tuabin gió. Chúng giúp kiểm soát yaw, đó là điều chỉnh định hướng của tuabin để tối đa hóa năng lượng thu được từ gió.Tính năng tự khóa của bánh răng giun đảm bảo rằng tuabin vẫn phù hợp với hướng gió.
Ống truyền sóng vệ tinh: Ống truyền động động cơ giày giun được sử dụng trong Ống truyền sóng vệ tinh để theo dõi và định vị.Chúng cho phép các ăng-ten theo dõi vệ tinh chính xác và duy trì một kết nối ổn định, ngay cả khi chịu các yếu tố môi trường như gió hoặc rung động.
Đây chỉ là một vài ví dụ về nhiều ứng dụng của động cơ xoay bánh răng giun.và tính năng tự khóa làm cho chúng phù hợp với các ngành công nghiệp khác nhau, nơi cần chuyển động xoay chính xác và truyền mô-men xoắn.
