Thông tin chi tiết sản phẩm:
|
| Động cơ điện: | VÂNG | Người mẫu: | Đơn dọc VE7 |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn nghiêng: | 10 kNm |
| Giữ mô-men xoắn: | 60 kNm | cách vận chuyển: | bằng đường sắt, đường hàng không, đường biển, tốc hành |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | Màu xám bạc |
| Làm nổi bật: | Truyền động quay dọc 7 inch,Truyền động quay dọc tự khóa,Truyền động quay năng lượng mặt trời một trục |
||

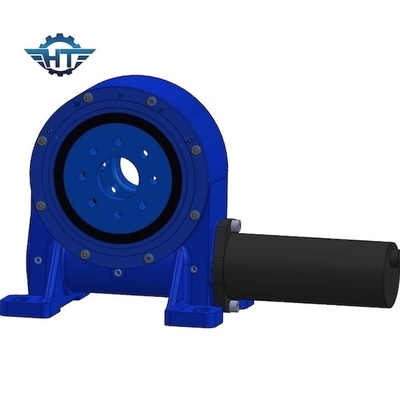

Hộp số truyền động bằng giun 7 inch, Ngôi nhà khép kín tự khóa cho máy theo dõi năng lượng mặt trời một trục
Mô tả hộp số truyền động bằng Worm
Là bộ phận quan trọng của trạm phát quang điện, giá đỡ quang điện mang công suất chính của trạm phát quang điện.Việc lựa chọn trình điều khiển quay vòng quang điện, hoạt động như một ổ đỡ, sẽ ảnh hưởng trực tiếp đến tỷ lệ hư hỏng, an toàn vận hành và đầu tư xây dựng của mô-đun quang điện.Việc chọn một bộ theo dõi phù hợp không chỉ có thể giảm chi phí dự án mà còn giảm rất nhiều chi phí sau bảo trì.
Bộ truyền động quay vòng của Hangtuo có đặc điểm là sâu bao bọc tốt và chia lưới bánh răng và tiếp xúc nhiều răng làm cho bộ truyền động quay vòng có mô-men xoắn trở lại cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời.Nó tự khóa và có thể xoay ± 65 °.Nếu cần nhiều phạm vi lớn hơn, nó có thể được tùy chỉnh.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Khung theo dõi theo dõi trục đơn nghiêng
Cấu trúc thanh kết nối cơ học được thông qua có chi phí thấp và độ tin cậy cao.Nó đặc biệt thích hợp để phát điện ở các vùng vĩ độ trung bình, và hiệu suất phát điện cũng được cải thiện hơn bình thường, và hiệu suất cải thiện ít nhất là 25% trở lên.
