Thông tin chi tiết sản phẩm:
|
| Thể loại: | Bộ truyền động bánh răng sâu VE3 | Nguồn gốc: | Thường Châu, Trung Quốc |
|---|---|---|---|
| Sự bảo vệ: | IP66, kèm theo | Chức năng: | Mô-men xoắn chống lưng cao |
| Bưu kiện: | HỘP GỖ DÁN | Thời hạn bảo hành: | 5 ~ 10 năm |
| Ứng dụng: | Hệ thống theo dõi bảng điều khiển năng lượng mặt trời | Mức độ ăn mòn: | C4, C5 |
| Làm nổi bật: | Hộp số Worm 3 inch với động cơ,Hộp số Worm tải nặng có động cơ,Hộp số truyền động quay tay tải nặng |
||

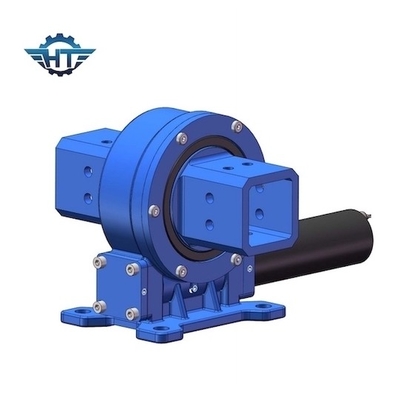

Hộp số truyền động xoay 3 inch IP66 thẳng đứng, tải nặng cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Mô tả Hộp số Truyền động Slew
Bộ truyền động quay vòng VE6 là một nửa bánh răng và dừng giới hạn bên trong được thiết kế cho một hệ thống theo dõi năng lượng mặt trời một trục.Bộ truyền động quay vòng của chúng tôi được trang bị công nghệ con sâu đồng hồ cát cho mô-men xoắn bánh răng tối đa và chuyển động quay trơn tru nhất.
| Ổ quay tay 6 inch | |
| Thương hiệu | Hangtuo |
| Mô-men xoắn đầu ra | 5100 Nm |
| Mô-men xoắn nghiêng | 8000 Nm |
| Giữ mô-men xoắn | 39000 Nm |
| Xếp hạng trục tĩnh | 110 kN |
| Tỉ số truyền | 51: 1 |
| Độ chính xác đóng gói | ≤0,15 ° |
| Khối lượng tịnh | 12 kg |
| Tiêu chuẩn | CE / ISO |
| Nguồn gốc | Trung Quốc |
| Dịch vụ | Dịch vụ OEM, Giải pháp tùy chỉnh |
| Vật chất | 42CrMo, QT |
| Điều khoản vận tải | bằng đường biển, đường hàng không, đường sắt, tốc hành |
| Thời gian giao hàng | 3 ~ 45 ngày |
| Cảng gần nhất | Thượng Hải, Ninh Ba |
| Điều khoản thanh toán |
T / T, Paypal |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng trục kép là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
