Thông tin chi tiết sản phẩm:
|
| Vật chất: | 42CrMo, QT | Người mẫu: | trục kép 3 inch |
|---|---|---|---|
| Nhãn hiệu: | Tùy chỉnh | CHU KỲ NHIỆM VỤ: | 30 năm |
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời trục kép | Dịch vụ OEM: | Có sẵn |
| Hỗ trợ kỹ thuật: | 24 giờ | Thời gian dẫn: | 3 ~ 45 ngày |
| Làm nổi bật: | Bộ truyền động bánh răng dạng côn được bao bọc,bộ truyền động bánh răng dạng côn trùng 3 inch,bộ truyền động dạng cánh bao bọc cho hệ thống theo dõi năng lượng mặt trời |
||

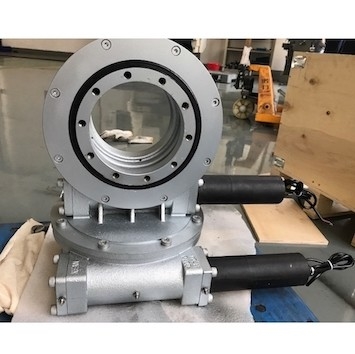

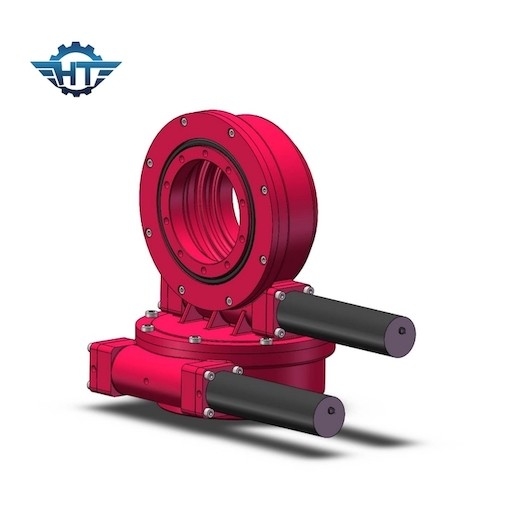

Hệ thống theo dõi năng lượng mặt trời trục kép SDE1 Enveloped Worm Gear Slewing Drive Gearbox
Mô tả bộ truyền động bánh răng côn trùng được bao bọc
Đối với ổ quay, có mười kích thước khác nhau có sẵn từ 3 inch đến 25 inch với hơn 60 kiểu bao gồm trục kép, trục đơn để đáp ứng cả yêu cầu theo dõi thường xuyên và chính xác trong hệ thống PV như hệ thống theo dõi xiên, hệ thống theo dõi đơn phẳng, trục duan các lĩnh vực theo dõi hệ thống theo dõi năng lượng mặt trời, CPV và nhiệt điện mặt trời (CSP).
Cơ cấu khóa, truyền động quay vòng có một chức năng rất quan trọng, đó là cơ cấu khóa, cơ cấu giảm tốc của sâu tuabin, làm cho ổ quay có chức năng tự khóa, khi tỷ số giảm của nó đạt đến một tỷ lệ nhất định, nó có thể gần như Nó hoàn toàn che chắn tác động ngược lại của cơ cấu chuyển động lên động cơ, và thậm chí khóa hoàn toàn chuyển động của toàn bộ cơ cấu.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Hỏi & Đáp
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
