Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Bộ truyền động bánh răng sâu VE9 | Tính năng: | Cơ chế khóa bánh răng |
|---|---|---|---|
| Giấy chứng nhận: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
| Vật chất: | 50 triệu, 42CrMo | Ứng dụng: | Hệ thống theo dõi giá đỡ |
| Màu sắc: | Màu xám bạc | Độ chính xác: | 0,15 độ |
| Làm nổi bật: | VE9 Worm Gear Slew Drive,Worm Gear Slew Drive IP66,Worm drive IP66 |
||

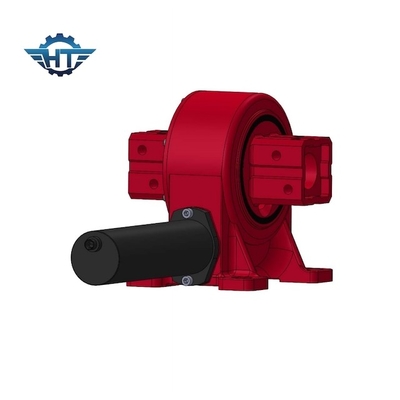

VE9 Worm Gear Truyền động theo chiều dọc cho Hệ thống theo dõi khung định vị bảng điều khiển năng lượng mặt trời
Worm Gear Self Lock Slew Drive Mô tả sản phẩm
Truyền động quay vòng là một cơ cấu truyền động giảm tốc được tích hợp với một nguồn động lực.Nó có tính năng với cơ chế bánh răng sâu, vì vậy nó là khóa sef.Nó cũng có vỏ bên ngoài và niêm phong khung xương, vì vậy mức độ bảo vệ là IP66.Chuyển động quay của ổ quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Đây là cơ cấu truyền động giảm tốc có mục đích chung tích hợp các chức năng quay, giảm tốc và có cấu trúc đơn giản, đồng thời chế tạo và bảo dưỡng thuận tiện.Bộ truyền động dạng trượt có thể nhận ra vòng quay không giới hạn và giảm tốc độ theo chu vi, đồng thời có thể chịu được lực dọc trục, lực hướng tâm và lực lật lớn hơn.Nó có lợi thế về độ chính xác cao, cấu trúc nhỏ gọn và sức chứa lớn.Nó được thiết kế, thử nghiệm và sử dụng với tuổi thọ 30 năm.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Ứng dụng truyền động quay thường được tìm thấy trong như: tuabin gió, thiết bị vận chuyển tải nặng, thiết bị theo dõi năng lượng mặt trời, cần trục bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ điều khiển tải nặng, bảng điều khiển ngáp và cao độ.
