Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE1 | Tỉ số truyền: | 32: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | sự chính xác: | 0,15 độ |
| Loại động cơ: | Động cơ không chổi than | Cài đặt: | thẳng đứng |
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Bộ truyền động quay vòng 1 inch Mini Worm,hộp số truyền động phản ứng dữ dội Slew Drive,động cơ truyền động quay vòng 1 inch |
||

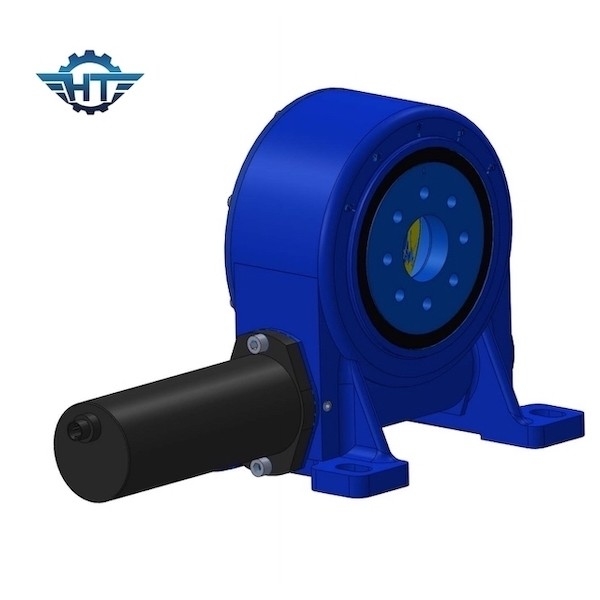

Một Inch Mini Worm Slew Gearbox cho hệ thống theo dõi năng lượng mặt trời kích thước nhỏ
Mô tả Hộp số Mini Worm Slew
Khi đến để chọn ổ quay phù hợp, chúng ta thường cần biết những điều sau:
1. Ứng dụng, nếu ứng dụng cần độ chính xác cao
2. Tải trọng và tốc độ quay yêu cầu
4. Nói chung, ổ quay SE nên được lắp theo chiều ngang.Nếu không bằng cách này, xin vui lòng cho chúng tôi biết.
Phản ứng dữ dội - khe hở hiện có giữa răng bánh răng và sâu răng là một điều rất phổ biến và thường là một yếu tố quan trọng và quan trọng trong thiết kế của bánh răng và hệ thống truyền động.Các khoảng trống giữa chúng cho phép có chỗ cho việc bôi trơn và có thể giúp điều chỉnh các áp lực của nhiệt hoạt động bên trong.Bánh răng và con sâu tiếp xúc với nhau trong điều kiện gần như lưới hoàn hảo.Điều này sẽ cho phép chuyển động lực hiệu quả cao, phân bổ tải trọng đồng đều và mức độ chính xác định vị rất ấn tượng trong hệ thống truyền động quay vòng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Đóng gói và vận chuyển
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng tàu hỏa;bằng đường biển.
Đối với các mẫu, phương thức vận chuyển được khuyến nghị là chuyển phát nhanh.Vì ổ quay có kích thước nhỏ nhưng trọng lượng nặng.Nhân viên logistitic của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FEDEX, so sánh giá chuyển phát nhanh để tìm ra cách tiết kiệm chi phí nhất.
Đối với đơn đặt hàng số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
Lưu ý (đối với cấp tốc):
Điều khoản DDU (thuế giao hàng chưa thanh toán): chúng tôi giao sản phẩm cho người giao nhận vận chuyển, sau đó hàng hóa được chuyển đến trạm phân phối tại chỗ của khách hàng bằng đường hàng không, khách hàng cần phải trả thuế nhập khẩu nếu tập quán yêu cầu, và sau đó hàng hóa sẽ được gửi đến điểm đến cuối cùng.
Điều khoản DDP (giao hàng đã thanh toán thuế): chúng tôi giao sản phẩm cho người giao nhận vận chuyển, sau đó hàng hóa được chuyển đến trạm phân phối tại chỗ của khách hàng bằng đường hàng không, và sau đó hàng hóa sẽ được vận chuyển đến điểm đến cuối cùng.
Lưu ý (đối với vận chuyển đường biển, vận chuyển đường hàng không): chúng tôi giao sản phẩm cho nhân viên giao nhận vận chuyển, khi hàng hóa đến sân bay, cảng biển đích, khách hàng cần thanh toán phí nhận hàng do đơn vị giao nhận vận chuyển đến và thuế nhập khẩu nếu tập quán yêu cầu.(phí đến luôn được tính theo B / L bất kể kiện hàng lớn, nhỏ, nặng hay nhẹ, trong tang lễ 200 ~ 400 USD / hàng).
Đường tàu: đôi khi giá vận chuyển bằng đường biển nhưng tốn ít thời gian hơn so với đường biển, chúng tôi sẽ cân nhắc phương thức vận chuyển này nếu khách hàng cần gấp.
