Thông tin chi tiết sản phẩm:
|
| Màu sắc: | Theo yêu cầu | Kích thước: | 3 ~ 25 inch |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi PV | Động cơ điện: | Vâng. |
| nhà ở kèm theo: | Vâng. | mô-đun: | Mô-đun Worm Gear |
| tốc độ sản xuất: | 0~1 vòng/phút | Gói vận chuyển: | Gói xuất khẩu tiêu chuẩn |
| Làm nổi bật: | Hệ thống theo dõi mặt trời,Động cơ xoay dọc 24V,Động cơ xoay dọc với động cơ 24V |
||

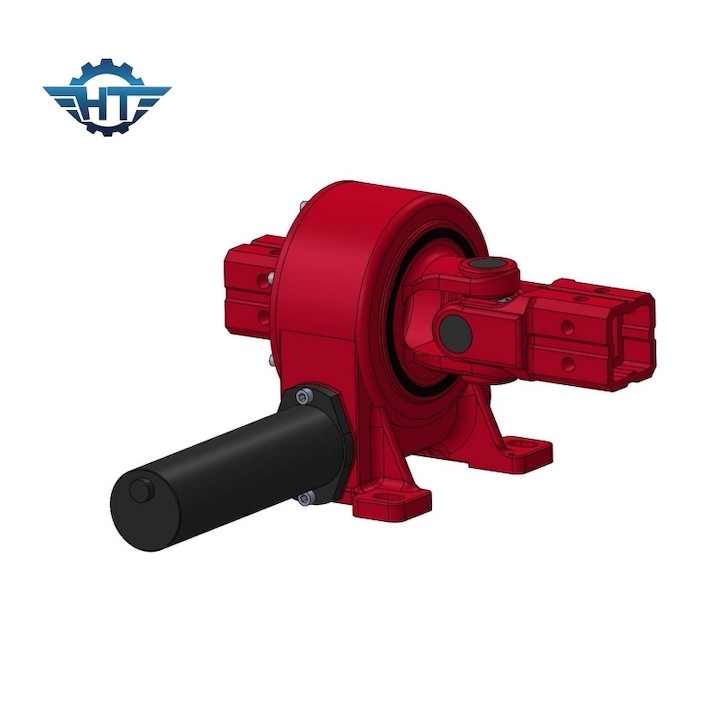

VE9 Động cơ xoay dọc với động cơ 24V cho hệ thống theo dõi mặt trời
Giun và Gear Slewing Gearbox Mô tả
Các hộp số xoay được thiết kế để xử lý tải trọng cao, cung cấp vị trí chính xác và chịu được các ứng dụng nặng.và hoạt động trơn truNgoài ra, một số hộp số xoay kết hợp các tính năng bổ sung như phanh tích hợp hoặc hệ thống niêm phong để tăng hiệu suất và độ bền.
Các thông số về hiệu suất động cơ xoay dọc
| Mô hình | Tỷ lệ | Động lực đầu ra định số ((N.m)) | Động lực nghiêng ((N.m) | Động lực giữ (N.m.) | Trọng lượng trục ((kN) | Trọng lượng bức xạ ((kN) | Hiệu quả | Chọn chính xác | Tự khóa | Trọng lượng ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
Đặc điểm

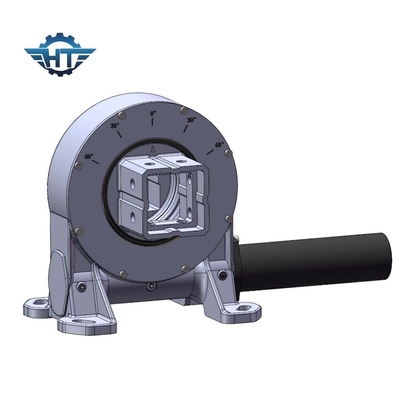

1. Xoay ± 60 °, dừng cứng bên trong để đảm bảo an toàn hệ thống
2. Kết nối một động cơ lái xe từ bên trái hoặc bên phải
3. độ trống đã được thiết lập bởi nhà sản xuất trước khi nhà máy, không cần phải điều chỉnh khi lắp đặt
4. dầu mỡ đã được lấp đầy trước khi nhà máy
4. Dễ cài đặt và bảo trì thấp
5Thiết kế nhỏ gọn và tiết kiệm không gian
6. Các bánh răng là tự khóa, không cần phanh
7. Phương pháp dễ dàng và trôi chảy để khởi động và dừng
8. mô-men xoắn nghiêng cao, thích hợp cho lắp đặt ngang
Ứng dụng
Các hộp số xoay bánh răng giun được sử dụng rộng rãi trong các ứng dụng khác nhau, nơi cần chuyển động xoay chính xác và được kiểm soát.
Xây dựng và máy móc nặng: hộp số xoay bánh răng giun thường được sử dụng trong máy móc xây dựng như cần cẩu, máy đào và nền tảng làm việc trên không.Chúng cung cấp mô-men xoắn cần thiết và quay trơn tru cần thiết để nâng, lắc, và mở rộng thiết bị.
Hệ thống theo dõi năng lượng mặt trời: Trong các nhà máy điện mặt trời và hệ thống theo dõi năng lượng mặt trời, hộp số xoay bánh răng giun được sử dụng để định hướng và theo dõi các tấm pin mặt trời hoặc gương để tối đa hóa việc thu giữ năng lượng mặt trời.Chuyển vòng chậm và chính xác của bánh răng giun cho phép vị trí chính xác của các tấm pin mặt trời để tối ưu hóa tiếp xúc với ánh sáng mặt trời trong suốt cả ngày.
