Thông tin chi tiết sản phẩm:
|
| Hộp giảm tốc và động cơ: | VE5, 24VDC | Vật chất: | chống mài mòn |
|---|---|---|---|
| Ứng dụng: | hệ thống theo dõi năng lượng mặt trời | Sự bảo đảm: | 5 ~ 10 năm |
| Màu sắc: | theo yêu cầu | Kích thước: | Từ 3 đến 25 inch |
| Mô-đun: | Mô-đun bánh răng giun | Tính năng: | IP66, Tuổi thọ cao |
| Làm nổi bật: | Truyền động quay một trục dọc,Truyền động quay dọc 25 inch,Truyền động quay dọc chống mài mòn |
||

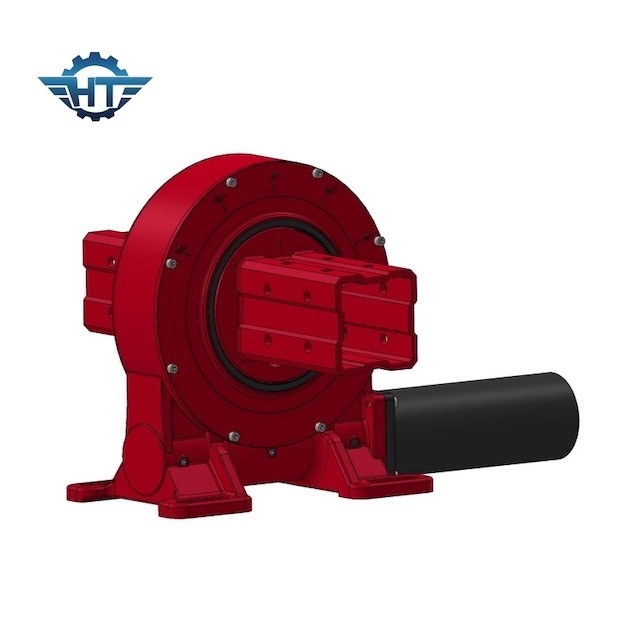

IP66 VE5 24VDC Ổ trục đơn trục dọc Chịu mài mòn 25 inch
Dịch vụ truyền động quay một trục dọc
- Khách hàng có thể chọn động cơ theo kết nối truyền động quay vòng đã được thiết kế của chúng tôi
kích thước.
- Chúng tôi có thể tùy chỉnh kích thước kết nối theo kích thước kết nối động cơ của khách hàng.
- Chúng tôi có thể giúp cung cấp toàn bộ các bộ phận với động cơ thủy lực, động cơ DC, động cơ AC, động cơ bước hoặc động cơ Servo.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Tính năng truyền động trục quay đơn dọc
Do việc sử dụng ổ trục quay và cấu trúc con sâu hình khuyên, thiết bị truyền động quay theo dõi năng lượng mặt trời có thể đạt được tiếp xúc nhiều răng, có các đặc điểm của mô-men xoắn truyền lớn và hoạt động ổn định;nó có thể chịu được tải trọng lớn hướng tâm và dọc trục và lật ngược mạnh mẽ.Mô-men xoắn (chống gió) đang được sử dụng rộng rãi trong các hệ thống theo dõi sản xuất điện quang điện mặt trời và các ngành năng lượng mới khác bởi khách hàng trong và ngoài nước.Các sản phẩm hiện có 9 mẫu có đường kính từ 3 inch đến 25 inch và hơn 60 loại, có thể đáp ứng nhu cầu của các dạng quang điện, quang điện, quang nhiệt thông thường và theo dõi độ chính xác khác nhau.
Các ứng dụng
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn phẳng.Loại hệ thống này phù hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn xiên.Loại này phù hợp với các hệ thống có vĩ độ trung bình đến cao, mặt đất cần phải tương đối bằng phẳng.
3. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 cho đơn vị trục đơn xiên.Loại hệ thống này phù hợp với vĩ độ trung bình đến cao.
4. Ổ quay SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 cho hệ thống theo dõi năng lượng mặt trời kép.Loại hệ thống này phù hợp với mọi loại địa hình.
