Thông tin chi tiết sản phẩm:
|
| Mô hình: | SDE3 | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Ứng dụng: | Đĩa Ăng-ten vệ tinh | Nguồn gốc: | Thường Châu, Trung Quốc |
| Động cơ: | Động cơ DC 12 / 24V | Chứng chỉ: | ISO9001, CE |
| Cài đặt: | Ngang hoặc dọc | Sự bảo trì: | Miễn phí |
| Làm nổi bật: | Truyền động quay dọc 24VDC,Đĩa ăng-ten vệ tinh Truyền động quay dọc,Truyền động bánh răng quay động cơ dọc |
||

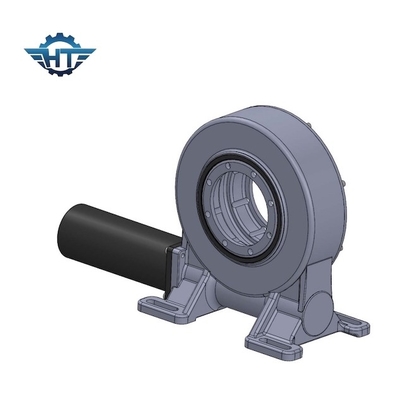

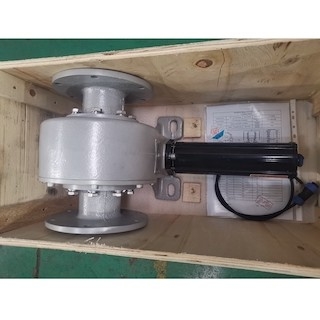

Bộ truyền động quay dọc ngang Bộ truyền động bánh răng kéo động cơ DC 24V cho đĩa ăng-ten vệ tinh
Mô tả ổ đĩa quay dọc
Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng đồng thời.Truyền động quay vòng được áp dụng rộng rãi trong các loại xe moóc mô-đun, tất cả các loại cần trục, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và hệ thống năng lượng gió.
Hộp số hành tinh và điện có thể được thiết kế theo yêu cầu của khách hàng.Ổ đĩa quay có lợi thế là tiết kiệm không gian trong cơ sở vật chất, khả năng chịu tải tối đa trong một thiết kế nhỏ gọn, tuổi thọ cao, giảm chi phí bảo trì.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Ứng dụng truyền động bánh răng tay
Bộ truyền động quay vòng của chúng tôi được sản xuất theo hệ thống kiểm soát chất lượng cao và đội ngũ chuyên gia giàu kinh nghiệm.Chúng được thiết kế và sản xuất bởi các thiết bị sản xuất hoàn toàn tự động và bán tự động sáng tạo, các kỹ sư có kinh nghiệm và trình độ.Bộ truyền động thanh trượt thích hợp cho các ứng dụng yêu cầu chuyển động liên tục hoặc theo chu kỳ và có khả năng chịu tải kết hợp: CPV, PV, CSP, đĩa vệ tinh, v.v. Sản phẩm của chúng tôi có kích thước kết nối tiêu chuẩn để kết nối dễ dàng và đơn giản với động cơ hoặc hệ thống điện, thủy lực.
Hỏi & Đáp
1. Làm thế nào tôi có thể chọn?
Hãy xác định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ yêu cầu.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp
4. làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
10 bộ sau khi mẫu được xác nhận
6. Thời gian giao hàng của bạn là gì?
Đối với các mẫu tiêu chuẩn: trong vòng 7 ngày;đối với đơn đặt hàng hàng loạt: trong vòng 25 ngày.
