Thông tin chi tiết sản phẩm:
|
| Mô hình: | VE9 | Tự khóa: | VÂNG |
|---|---|---|---|
| giấy chứng nhận: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
| Vật chất: | 50 triệu, 42CrMo | Ứng dụng: | Máy theo dõi năng lượng mặt trời trường mở |
| Màu sắc: | như yêu cầu | Sự chính xác: | ≤0,1 |
| Làm nổi bật: | Bộ truyền động theo chiều dọc Worm,Bộ truyền động theo chiều dọc 9 inch,Bộ truyền động theo dõi năng lượng mặt trời trường mở |
||

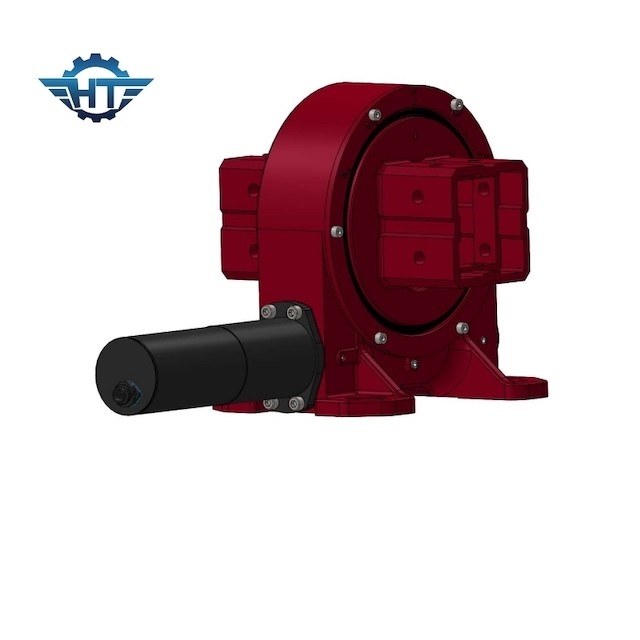

9 inch Vòng quay ổ đĩa theo chiều dọc Ổ giun cho máy theo dõi năng lượng mặt trời trường mở
Mô tả ổ đĩa quay một trục
Tải trọng hướng tâm: Tải trọng thẳng đứng lên trục của ổ trục quay
Tải trọng trục: Tải trọng song song với trục của ổ trục quay
Mô-men xoắn giữ: Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược lại và các bộ phận không quay
hư hỏng, Mômen cực đại đạt được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Các tính năng truyền động trục quay đơn
Truyền động quay vòng một trục là một cơ cấu truyền động giảm tốc được tích hợp với nguồn năng lượng truyền động.Phép quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Đây là cơ cấu truyền động giảm tốc có mục đích chung tích hợp các chức năng quay, giảm tốc và có cấu trúc đơn giản, đồng thời chế tạo và bảo dưỡng thuận tiện.
Các ứng dụng truyền động trục quay đơn
Hệ thống theo dõi trục đơn phẳng
Hệ thống theo dõi trục đơn phẳng là hệ thống theo dõi được sử dụng rộng rãi nhất trên thị trường, có thể được chia nhỏ thành hệ thống theo dõi trục đơn phẳng NS (nghĩa là, trục quay được cài đặt theo hướng bắc nam) và hệ thống theo dõi trục đơn phẳng trục EW (tức là trục quay).lắp theo hướng đông tây).Trong số đó, hệ thống theo dõi trục đơn phẳng NS-trục được sử dụng rộng rãi nhất.
Đối với hệ thống theo dõi trục đơn nằm ngang NS-trục, để thích ứng với các khu vực có vĩ độ cao hơn, hệ thống theo dõi trục đơn phẳng với góc nghiêng đã được phát triển.
