Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 9 inch |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Hiệu quả: | 40% |
| Độ chính xác: | ≤ 0,15 độ | Trình điều khiển Worm Gear: | 24VDC |
| Màu sắc: | như yêu cầu | Ứng dụng: | Cần trục nhỏ công nghiệp |
| Làm nổi bật: | Bộ truyền động vòng quay cần cẩu công nghiệp,bộ truyền động vòng quay 42CrMo,bộ truyền động quay vòng nhỏ 42CrMo |
||

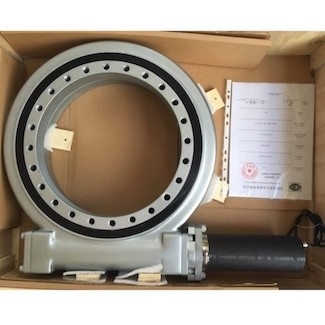

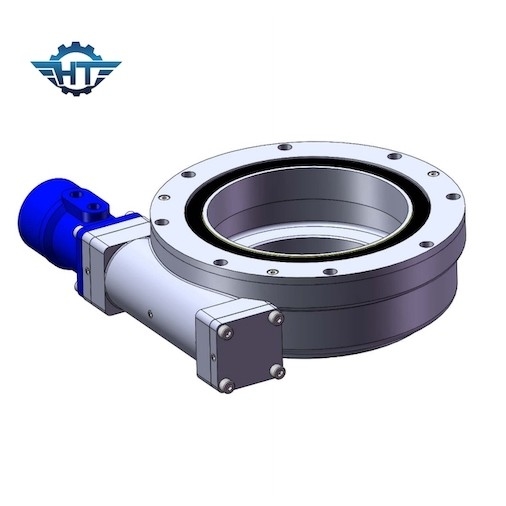

Bộ truyền động vòng quay có vỏ bọc IP66 cho cần trục nhỏ công nghiệp
Mô tả ổ đĩa Worm Gear Slew
Bộ truyền động quay bánh răng sâu của Hangtuo bao gồm vỏ, bánh răng quay, sâu bao, niêm phong và các phụ tùng thay thế khác.Chúng tôi cũng có thể kết hợp động cơ điện tử 12 / 24V, động cơ bước, động cơ servo và động cơ thủy lực, có thể di chuyển không chỉ theo chiều kim đồng hồ mà còn quay ngược chiều kim đồng hồ.
Sản phẩm của chúng tôi được sản xuất theo hệ thống kiểm soát chất lượng nghiêm ngặt tại nhà máy của chúng tôi.Công ty chúng tôi đã thông qua hệ thống chất lượng ISO9001 và nhận được chứng nhận CE cần thiết cho tùy chỉnh ở các nước Châu Âu.
Thuận lợi
Mô-đun
Do sự tích hợp cao của bộ truyền động quay vòng, người dùng không phải mua và xử lý từng phụ kiện tạo ra thiết bị quay vòng một, điều này cũng làm giảm quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm ở một mức độ nhất định, do đó cải thiện đáng kể năng suất lao động.
Sự an toàn
Bánh răng sâu và bộ truyền động trục sâu có đặc điểm là tự khóa ngược, có thể nhận ra tự khóa ngược, tức là chỉ có bánh răng sâu có thể được dẫn động bởi trục sâu, nhưng không thể dẫn động bánh răng sâu.Tính năng này làm cho thiết bị truyền động quay vòng được sử dụng rộng rãi trong việc nâng hạ, làm việc trên không và các thiết bị khác.Vừa nâng cao hàm lượng công nghệ của động cơ chính, vừa nâng cao đáng kể độ ổn định hoạt động và hệ số an toàn của động cơ chính.
Thiết kế máy tính lớn được đơn giản hóa
So với bộ truyền bánh răng truyền thống, bộ truyền bánh răng sâu có thể thu được tỷ số giảm tương đối lớn.Trong một số trường hợp, bộ phận giảm tốc có thể được lược bỏ đối với động cơ chính, do đó giảm chi phí mua sắm cho khách hàng và giảm đáng kể tỷ lệ hỏng hóc của động cơ chính..
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Đóng gói và vận chuyển
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng đất liền;bằng đường biển.
Đối với các mẫu, vì ổ quay có kích thước nhỏ nhưng trọng lượng nặng, nên việc vận chuyển bằng đường biển không hiệu quả về chi phí trong khi vận chuyển nhanh theo cách tiết kiệm chi phí, nhân viên logistitic của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FEDEX, để so sánh tốc độ giá để tìm ra cách hiệu quả nhất về chi phí.
Nếu đặt hàng với số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
