Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SE21 " |
|---|---|---|---|
| Tỉ số truyền: | 125: 1 | Mô-men xoắn đầu ra định mức: | 16 kNm |
| Mô-men xoắn nghiêng: | 205 kNm | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 | Loại con dấu: | NBR + PVC, Loại FB |
| Làm nổi bật: | NBR PVC Seal Ổ đĩa quay khép kín,Ổ đĩa quay cho hệ thống theo dõi năng lượng mặt trời 21 inch,vòng quay bánh răng sâu 21 inch |
||

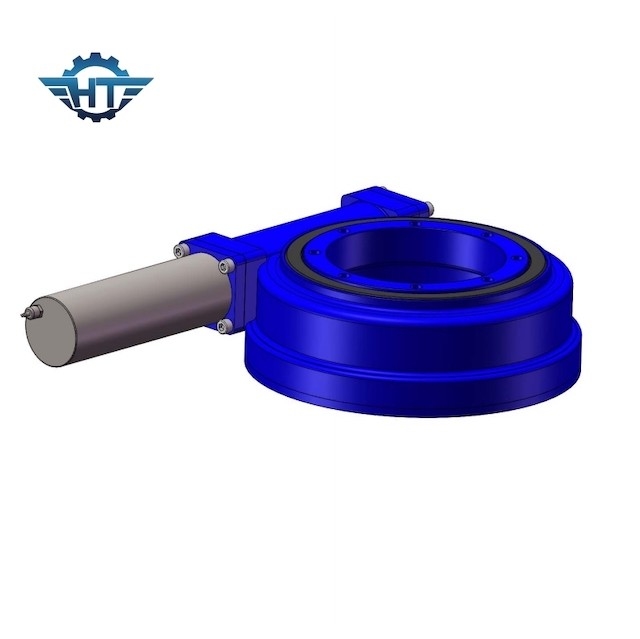

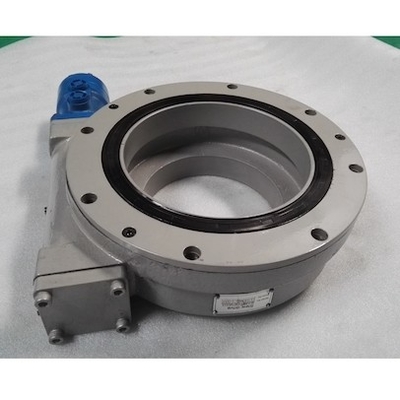

Bộ truyền động vòng quay có bánh răng Worm kèm theo, kích thước 21 inch Bigh cho robot tự động hóa
Mô tả ổ đĩa vòng quay bánh răng kèm theo
Bộ truyền động vòng quay bánh răng womr kèm theo có thể có tỷ số truyền lớn, nhỏ gọn hơn cơ cấu bánh răng xiên trục so le.Với hai mặt răng chia lưới bánh xe để tiếp xúc dòng, khả năng chịu lực của nó cao hơn nhiều so với cơ cấu bánh răng xiên trục so le.Truyền động xoắn tương đương với truyền động xoắn ốc, nó là truyền động nhiều răng lưới, do đó, truyền động êm dịu, tiếng ồn thấp.Và nó tự khóa, khi góc dẫn hướng của sâu nhỏ hơn góc ma sát tương đương giữa các răng chia lưới, cơ cấu có tính năng tự khóa;nó có thể nhận ra sự tự khóa ngược, nghĩa là chỉ có con sâu mới điều khiển bánh xe con sâu.Với tính năng này, cơ chế con sâu được sử dụng trong máy móc hạng nặng có thể đóng vai trò bảo vệ an toàn.
Thông số kỹ thuật SE21
Xuất xứ: Giang Tô, Trung Quốc (Đại lục)
Thương hiệu: Hangtuo
Đánh giá trục tĩnh: 1600 KN
Định mức xuyên tâm tĩnh: 640 KN
Đánh giá trục động: 385 KN
Đánh giá xuyên tâm động: 335 KN
trạng thái: Còn mới
Mô-men xoắn đầu ra: 16 kNm
Tỷ lệ bánh răng: 125: 1
Mô men xoắn nghiêng: 205 KN.m
Mô-men xoắn giữ: 105 KN.m
Động cơ: động cơ thủy lực 125CC, 160CC, 200CC
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Bộ truyền động quay vòng Hangtuo và ổ trục / vòng quay có thể được sử dụng cho các thiết bị xây dựng và hệ thống rô bốt tự động hóa, chẳng hạn như cần cẩu gắn trên xe tải, xe ngoài khơi, máy xúc.
