Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 14 inch | Tỉ số truyền: | 85: 1 |
|---|---|---|---|
| Các ứng dụng: | Máy xây dựng thủy lực | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ thủy lực, Động cơ Servo | Cài đặt: | Ngang, dọc |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,15 ° |
| Làm nổi bật: | Bộ truyền động quay ống thủy lực bằng thép Harden,bộ truyền động quay vòng thủy lực 14 inch,bộ truyền động quay vòng 14 inch cho bộ theo dõi năng lượng mặt trời |
||
Hộp giảm tốc thủy lực IP66 thép Harden cho máy xây dựng thủy lực
Mô tả bộ giảm tốc quay thủy lực

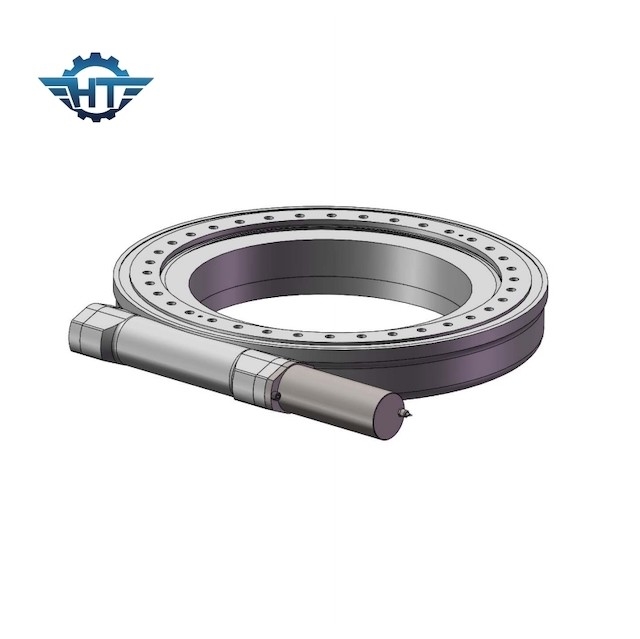

Bộ truyền động quay vòng SE14 của chúng tôi được trang bị công nghệ con sâu đồng hồ cát cho mô-men xoắn bánh răng tối đa và chuyển động quay trơn tru nhất.Các ứng dụng truyền động quay vòng điển hình bao gồm ngành năng lượng mặt trời, cần cẩu xe tải, thang máy và thiết bị tiện ích, phụ kiện thủy lực, thiết bị công cụ dầu, cần trục hàng hải, bộ xử lý bánh lốp, máy đào và thang máy ô tô, nhưng truyền động quay vòng được sử dụng trong nhiều ứng dụng khác đòi hỏi tải trọng và khả năng quay.Chúng tôi cung cấp các mô hình truyền động quay vòng khác nhau với khả năng tải thời điểm khác nhau.Các ổ quay tiêu chuẩn được trang bị một vỏ mở và một trục sâu đồng hồ cát tự khóa.Khi đầu vào của nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Đặc trưng
Đặc điểm hiệu suất truyền động quay vòng hạng nặng tốc độ thấp:
Tỷ lệ không gian nhỏ, dễ dàng lắp đặt và tháo rời
Hình thức đầu ra đa dạng
Điều chỉnh trước giá trị khe hở và cài đặt trực tiếp trên máy
Tạo ra mô-men xoắn lớn trong điều kiện tốc độ thấp, có thể truyền lực dọc trục toàn diện, lực hướng tâm và mômen lật
Bánh răng xoắn và chế độ truyền động sâu.Nền kinh tế tốt, tính linh hoạt mạnh mẽ trong kích thước trục
Hình xuyến sâu nhiều răng tiếp xúc, khả năng chịu lực mạnh
Tỷ lệ mật độ hiệu suất cao
Hiệu suất tự khóa hoặc thêm phanh đầu vào
IP65
Các ứng dụng
Các bộ truyền động quay vòng có thể là bánh răng sâu, bánh răng thúc, bánh răng côn.Và cũng đối với vòng xoay bên trong, nó có thể là vòng xoay bóng một hàng, và cũng có thể là vòng xoay bóng hai hàng.Cái có hàng đôi có thể chịu nhiều tải hơn.Nó có thể được chọn tùy thuộc vào ứng dụng của bạn.
