Thông tin chi tiết sản phẩm:
|
| Thể loại: | Seri SE kèm theo | Ứng dụng: | Nền tảng giữ ô tô |
|---|---|---|---|
| Tài xế: | Động cơ thủy lực | Lớp IP: | IP66, IP65 |
| Màu sắc: | như yêu cầu | Hiệu quả: | 40% |
| Người mẫu: | SE9 inch | Tỉ lệ: | 61: 1 |
| Làm nổi bật: | Vòng xoay bánh răng Worm IP65,Vòng xoay bánh răng Worm 380V,ổ trục quay IP65 |
||

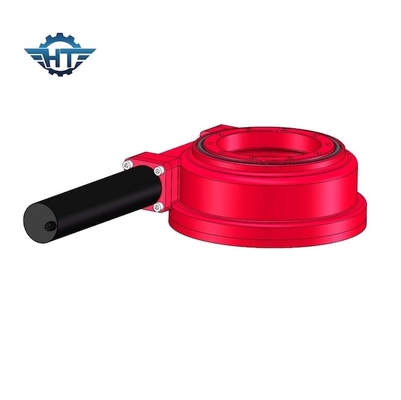

Ổ đĩa quay khép kín IP66 với động cơ thủy lực để xoay bệ giữ ô tô
Mô tả ổ đĩa quay kèm theo
Hệ thống truyền động quay vòng là lựa chọn hoàn hảo cho các tình huống yêu cầu cả mô-men xoắn giữ tải và quay từ cùng một hộp số.Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
Các thông số kỹ thuật truyền động quay của SE7
| tên sản phẩm | SE7 Truyền động quay với động cơ bánh răng 43Nm 24Vdc |
| Mô-men xoắn đầu ra | 1750 Nm;1291,5 ft.lbs |
| Mô-men xoắn nghiêng | 10500 Nm;7749 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9741,6 ft.lbs |
| Tải dọc trục | 132 kN;29700 lb |
| Tải xuyên tâm | 58 kN;13050 lb |
| Giải pháp thay thế động cơ | Động cơ AC 380V / 220V;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy công nghiệp |
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các tính năng chính
1. Hệ thống sẵn sàng cài đặt với vòng xoay tích hợp và dễ dàng tích hợp vào các ứng dụng hiện có
2. Giảm chi phí bảo trì
3. Các gói nhỏ gọn để cài đặt tiết kiệm không gian
4. Có sẵn với mặt bích cho tất cả các động cơ điện tiêu chuẩn và động cơ thủy lực
5. Worm điều khiển
6. Hệ thống mương kín
7. Cấu trúc mô-đun cho phép sửa đổi rất nhanh
8. Tuổi thọ kéo dài-Vỏ bọc hoàn toàn bao quanh bánh răng (bể chứa dầu mỡ, bảo vệ chống nhiễm bẩn và tiếp xúc)
9. Công suất tải tối đa trong thiết kế nhỏ gọn
