Thông tin chi tiết sản phẩm:
|
| Số mô hình: | SE14 | Giữ mô-men xoắn: | 54200 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 68000 Nm | Đầu ra mô-men xoắn: | 6550 Nm |
| Tải trục tĩnh: | 680 kN | Tải xuyên tâm tĩnh: | 230 kN |
| Nguyên liệu thô: | 50 triệu, 42CrMo | Trọng lượng: | 63 kg |
| Làm nổi bật: | Bộ truyền động quay vòng kèm theo 63kg,Bộ truyền động bọc ngoài bằng kỹ thuật cơ khí,bộ truyền động bánh răng sâu 63kg |
||

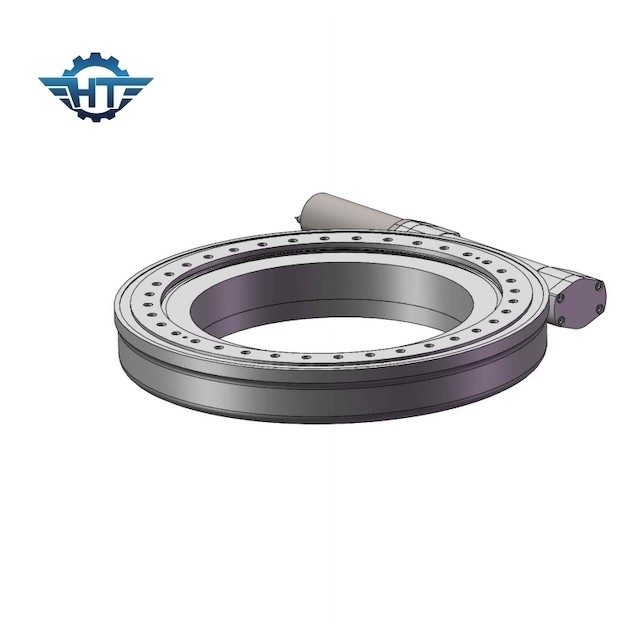

Hộp số thủy lực dạng côn Worm Gear có vỏ bọc kín cho máy theo dõi năng lượng mặt trời trường mở
Mô tả hộp số thủy lực
Các ổ quay tiêu chuẩn được lắp với vỏ mở trong khi vỏ mở không thể cung cấp cho các bộ phận xếp hạng IP tốt.Các ổ quay của Hangtuo có vỏ bọc kín cung cấp cho ổ quay một lớp bảo vệ chống xâm nhập IP66.Điều đó giúp ổ quay có thể hoạt động trong môi trường khắc nghiệt.Ổ quay của chúng tôi có tính năng tự khóa trục sâu đồng hồ cát.Khi đầu vào của nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.Ở
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Bộ truyền động quay có thể được sử dụng như các yếu tố kết cấu và kết nối quan trọng được sử dụng trong cơ khí, máy xúc, hệ thống ăng ten, ngành thiết bị y tế, quân sự, công nghệ ngoài khơi, cần trục cảng trong phương tiện giao thông đường sắt, cần trục boong tàu, cần trục xe tải và cần trục xây dựng.Kính thiên văn, máy khoan đường hầm, xe kéo, tuabin gió, năng lượng mặt trời và hàng không và vũ trụ.
